24KV 진공 차단기 회로 차단기

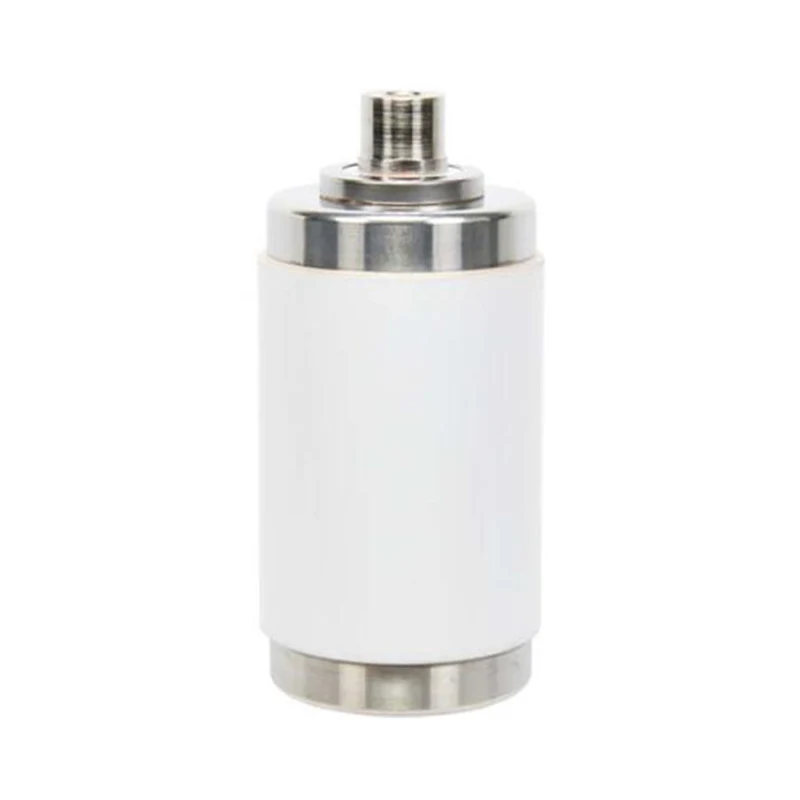

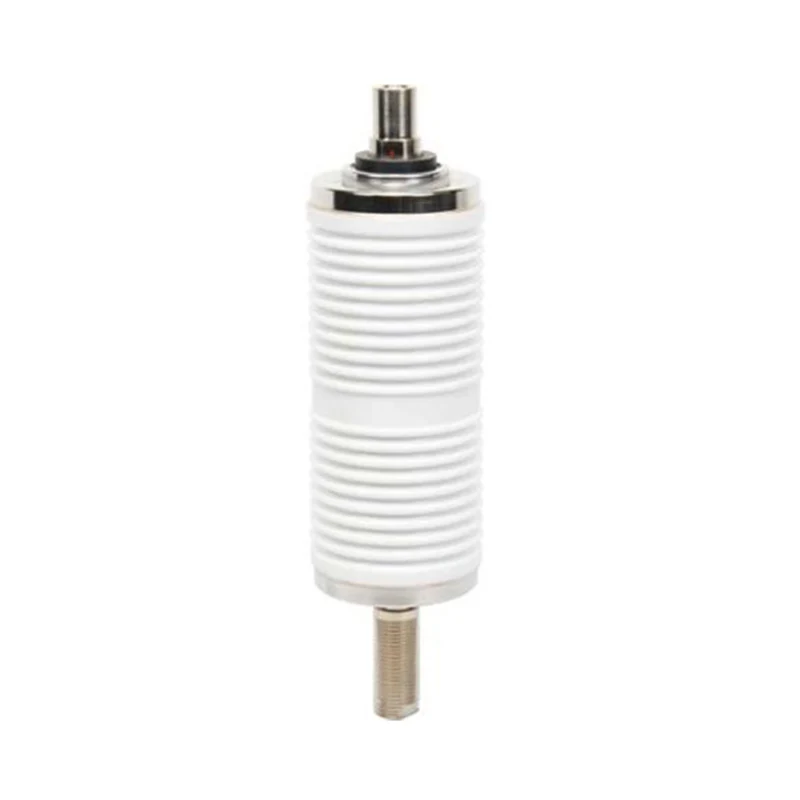

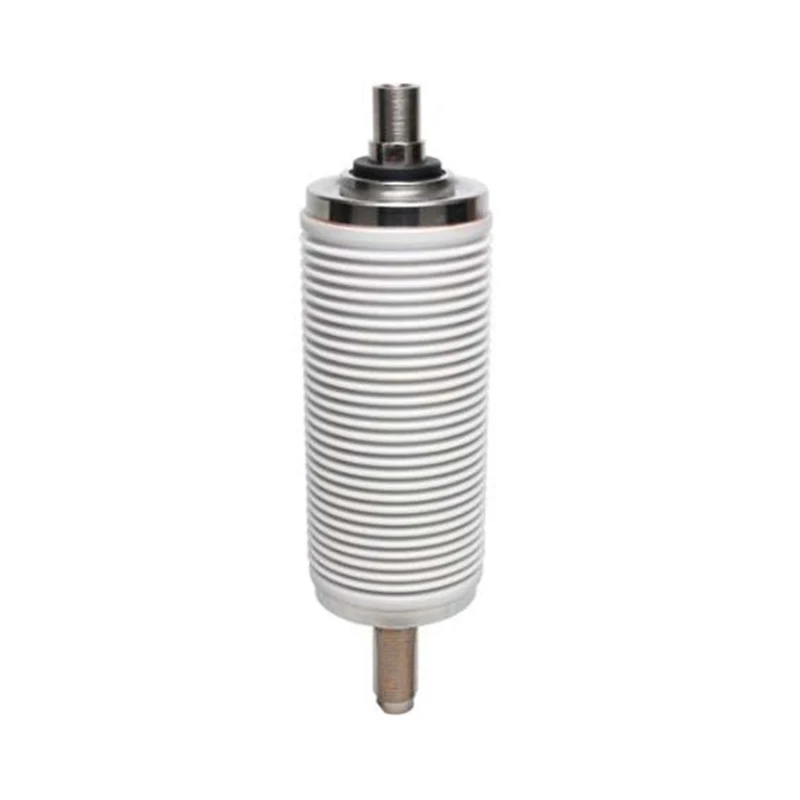

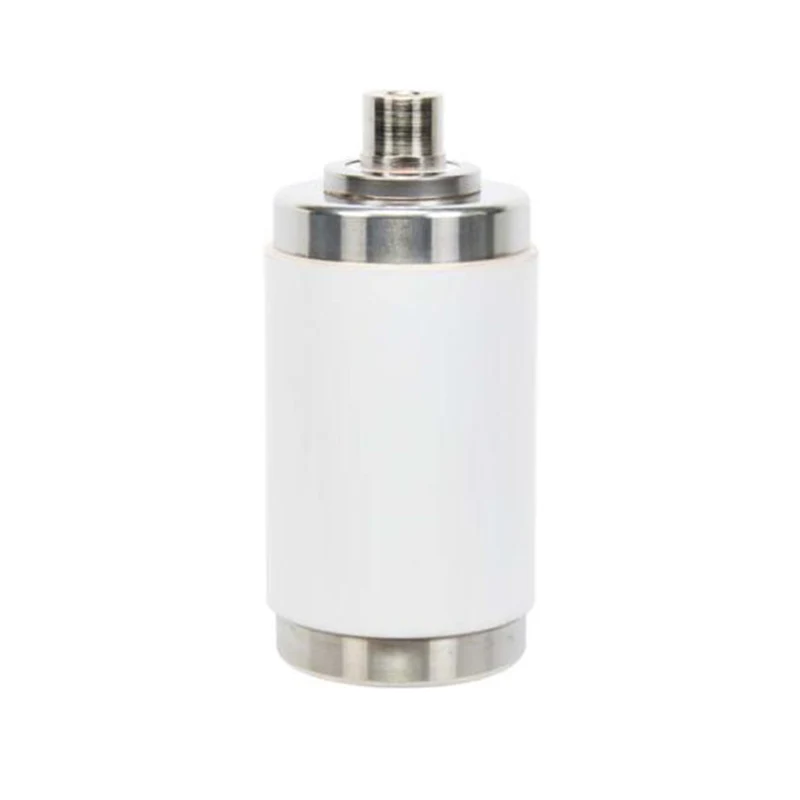

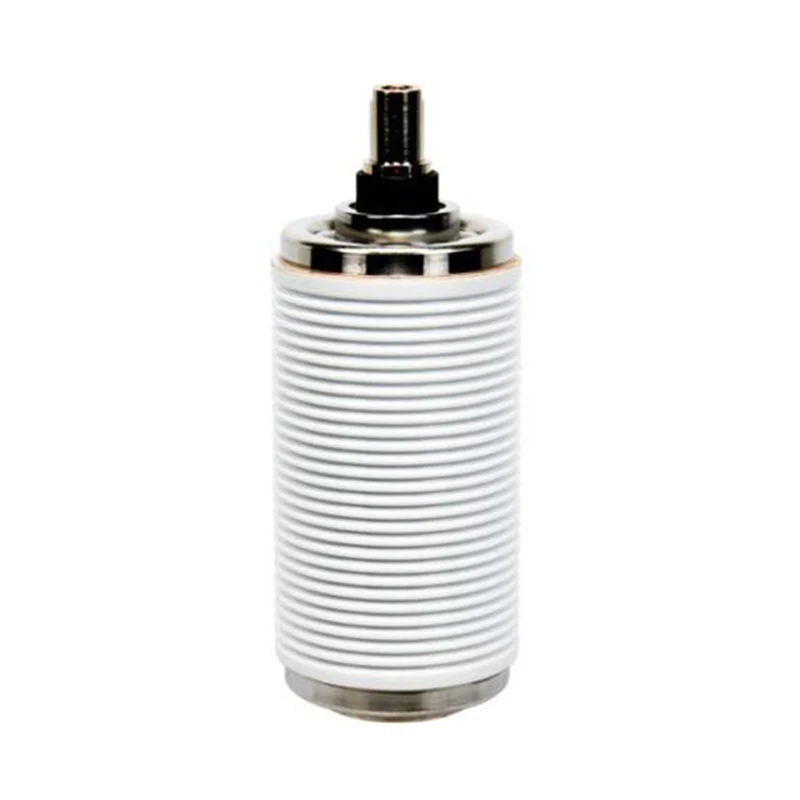

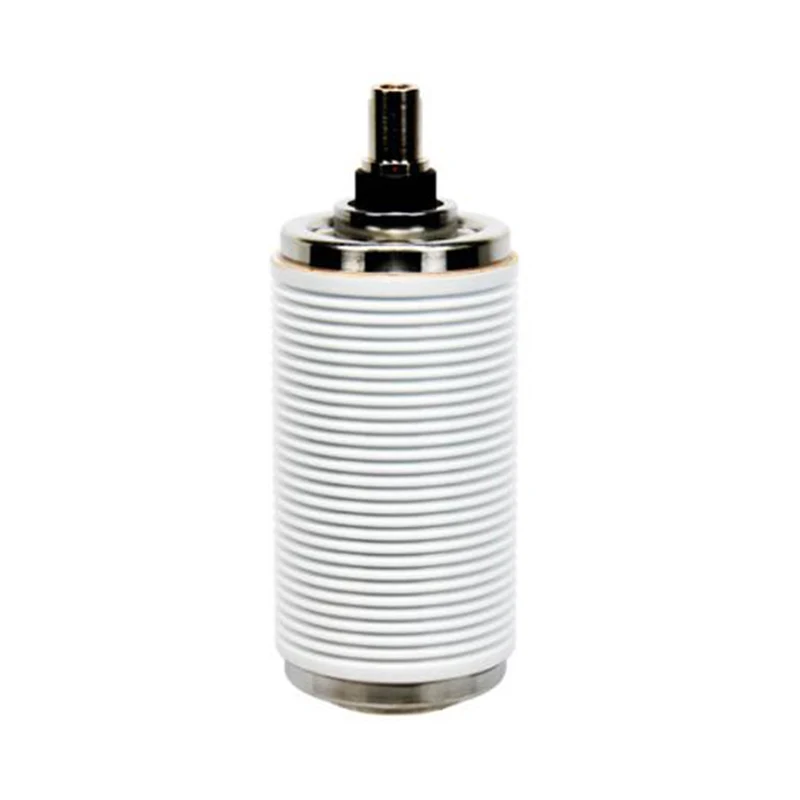

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

24KV 진공 차단기 회로 차단기는 고전압 전기 장비 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang의 핵심 제품입니다. 고급 고진공 아크 소화 기술을 채택한 이 제품은 GB, IEC 및 ANSI 표준을 준수하는 탁월한 성능, 신뢰성, 친환경 환경 보호 및 광범위한 적응성을 갖추고 있습니다. 40개 이상의 국가에서 안정적인 운영과 80,000개 이상의 누적 배송량을 자랑하는 글로벌 고객에게 신뢰할 수 있는 선택입니다. 선도적인 공급업체로서 Sunway Hanguang은 고품질 제품과 포괄적인 서비스를 제공하기 위해 최선을 다하고 있습니다.

문의 보내기

제품 설명

1968년 중국 후베이성 Xiaogan High-tech Zone에서 설립된 Sunway Hanguang은 50년 넘게 고전압 전기 장비에 주력해 왔습니다. R&D, 생산, 판매 및 서비스를 통합한 전문 제조업체로서 40,000㎡의 생산 공장, 8천만 위안 이상의 총 자산, 16명으로 구성된 R&D 팀 및 연간 생산량 350,000대를 보유하고 있습니다. 전 세계적으로 진공 차단기 매개변수 적용 범위가 가장 넓은 기업 중 하나로, 24KV 진공 차단기 회로 차단기의 안정적인 공급을 위한 견고한 기반을 마련하고 있습니다.

제품 개요 및 핵심 매개변수

Sunway Hanguang의 핵심 제품인 24KV 진공 차단기 회로 차단기는 안정적인 성능과 높은 안전성을 갖춘 중고압 배전용으로 설계되었습니다. 핵심 매개변수: 50/60Hz 시스템의 경우 정격 전압 24kV(최대 25.8kV); 진공도 ≥1.33×10⁻³Pa, SF₆ 방출 없음; GB/IEC/ANSI 표준을 준수합니다. 연간 수출 증가율 10% 이상.

제품 매개변수 테이블

전기 등급(3상) 대칭 기반
모델 번호.	VITD 24/2000-25Z	VITD 2000년 24월-25년	VITD 24/1250-20B	VITD 24/1250-25B	VITD 24/1250-25Y	VITD 24/2000-25P
정격 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
정격 최대 라인-라인 전압	24kV, R.M.S	24kV, R.M.S	24kV, R.M.S	24kV, R.M.S	24kV, R.M.S	24kV, R.M.S
정격 전력 주파수 내전압:공기	79kV, R.M.S	79kV, R.M.S	65/79kV,r.m.s	65kV, R.M.S	65/79kV,r.m.s	79kV, R.M.S
정격 임펄스 내전압:공기	125kV, 피크	1600kV, 피크	125/145kV,피크	125kV, 피크	125/145kV,피크	125kV, 피크
정격 정상 전류	2000A	2000A	1250A	1250A	1250A	2000A
정격단락전류(3상 대칭기준)	25kA, R.M.S	25kA, R.M.S	20kA, R.M.S	25kA, R.M.S	25kA, R.M.S	25kA, R.M.S
정격 SC 차단 전류의 DC 구성 요소 백분율	0.5	0.5	0.5	0.5	0.5	0.5
정격 단락 전류 만들기	63kA, 피크	63kA, 피크	50kA, 피크	63kA, 피크	63kA, 피크	63kA, 피크
단시간 전류의 정격 지속 시간	4초	4초	4초	3초	4초	4초
정격 단시간 전류	25kA, R.M.S	25kA, R.M.S	20kA, R.M.S	25kA, R.M.S	25kA, R.M.S	25kA, R.M.S
정격 피크 내전류	63kA, R.M.S	63kA, R.M.S	50kA, R.M.S	63kA, R.M.S	63kA, R.M.S	63kA, R.M.S
최소 폐쇄력에서 최대 접촉 저항	18마이크로옴	18마이크로옴	18마이크로옴	18마이크로옴	18마이크로옴	18마이크로옴
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값	630A, 실효값	630A, 실효값	400A, r.m.s	630A, 실효값	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s	400A, r.m.s	400A, r.m.s		400A, r.m.s	400A, r.m.s
정격 작동 순서	o-0.3s-co-180s-co	o-0.3s-co-180s-co	o-0.3s-co-180s-co		o-0.3s-co-180s-co	o-0.3s-co-180s-co
기계적 데이터
인터럽터 무게(근사치)	2.96kg	4.88kg	3.11kg	2.65kg	4.88kg	2.96kg
가동부 중량(근사치)	1.1kg	1.4kg	1.08kg	1.2kg	1.38kg	1.1kg
벨로와 대기로 인한 폐쇄력	120±50N	120±50N	120±50N	15.9kgF	120±50N	120±50N
풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	190±60N	190±60N	190±60N		190±60N	190±60N
기계적 요구사항(참조 VCB)
접촉 스트로크	13±1mm	13±1mm	13±1mm	12±1mm	13±1mm	13±1mm
개방 속도(접촉 간격 75의 평균)	1.5±0.2m/초	1.5±0.2m/초	1.5±0.2m/초	1.0-1.4m/초	1.5±0.2m/초	1.5±0.2m/초
개방 중 최대 초과 이동	2mm	2mm	2mm	2mm	2mm	2mm
오프닝 중 최대 리바운드	2mm	2mm	2mm	2mm	2mm	2mm
닫힘 속도(마지막 30% 접촉 간격의 평균)	0.9±0.2m/초	0.9±0.2m/초	0.9±0.2m/초	0.6-1.0m/초	0.9±0.2m/초	0.9±0.2m/초
최대 접촉 반송 기간(최대 2회 반송)	2ms 이하	2ms 이하	2ms 이하	0.002초	2ms 이하	2ms 이하
정격 접촉 압축력	2500±200N	3150±200N	2000±200N	184-203kgF	2500±200N	2500±200N
3상 접점의 비동시 폐쇄 및 개방	2ms 이하	2ms 이하	2ms 이하		2ms 이하	2ms 이하
수명(예상)
정격 정상 전류에서의 전기적 수명	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업
정격 단락 전류에서의 전기적 수명	100개의 작업	100개의 작업	100개의 작업	100개의 작업	100개의 작업	100개의 작업
기계적 수명	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업	50,000개의 작업
접촉 침식 한계	3mm	3mm	3mm	3mm	3mm	3mm
유통기한	20년	20년	20년	20년	20년	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

1. 우수한 성능, 안전성, 내구성

24KV 진공 차단기 회로 차단기는 설계 수명이 30년인 Cu-Cr 합금 접점(초핑 전류 <3A)과 수입 316L 스테인레스 스틸 벨로우즈(연간 누설률 <0.5%)를 채택합니다. 에폭시 수지 캡슐화 폴은 열악한 환경(-45℃~+85℃, 고도 4000m 이하)에 적응하여 절연을 보장하고 기계적 수명이 50,000회 이상인 선택적 작동 메커니즘을 제공합니다.

2. 선도적인 기술, 제어 가능한 품질

전체 프로세스 품질 관리 및 배송 전 테스트와 결합된 고급 밀봉 및 누출 감지 기술을 사용하여 각 제품에는 추적성을 위한 고유한 일련 번호가 있습니다. 핵심 구성 요소는 일관된 품질을 보장하기 위해 엄격하게 검사됩니다.

3. 친환경 지능, 폭넓은 적응성

SF₆ 방출이 없는 친환경 대안으로 지능형 모니터링을 지원하고 주류 스위치 캐비닛(플러그 앤 플레이)과 호환되어 설치 효율성을 35% 향상시킵니다.
