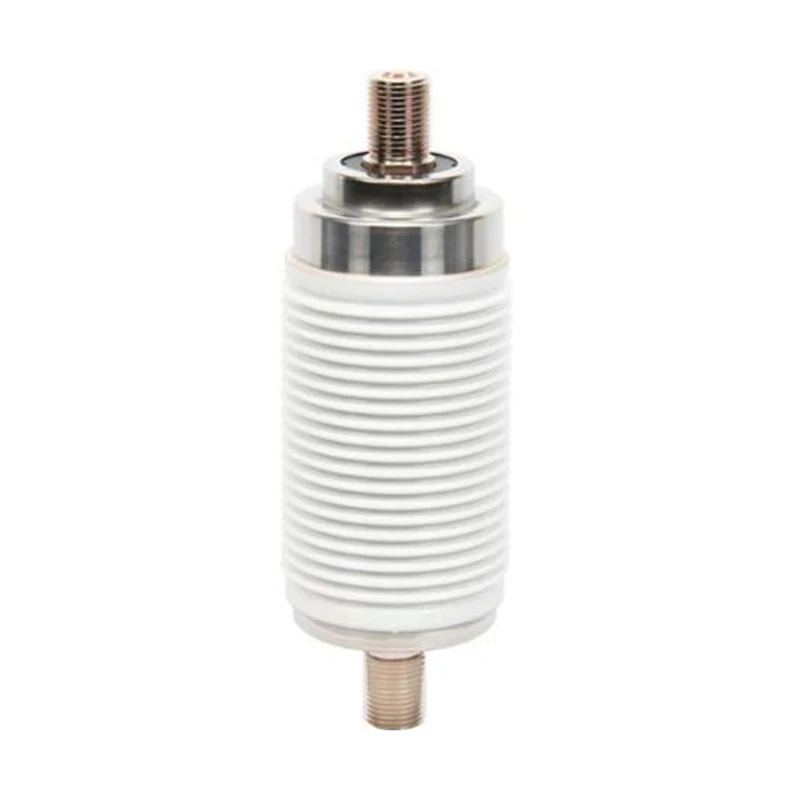

11KV 진공 차단기 회로 차단기

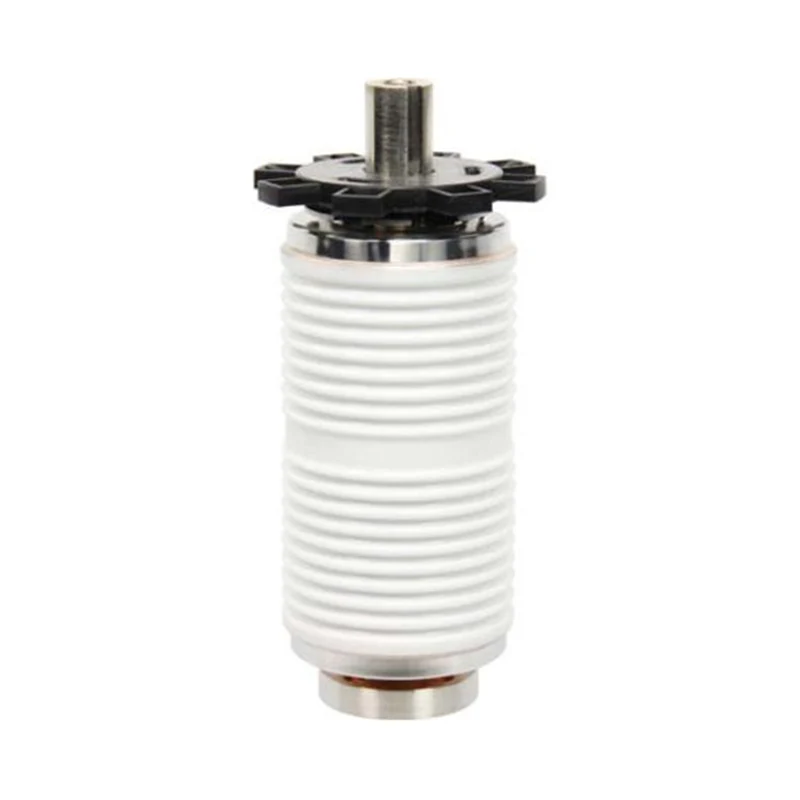

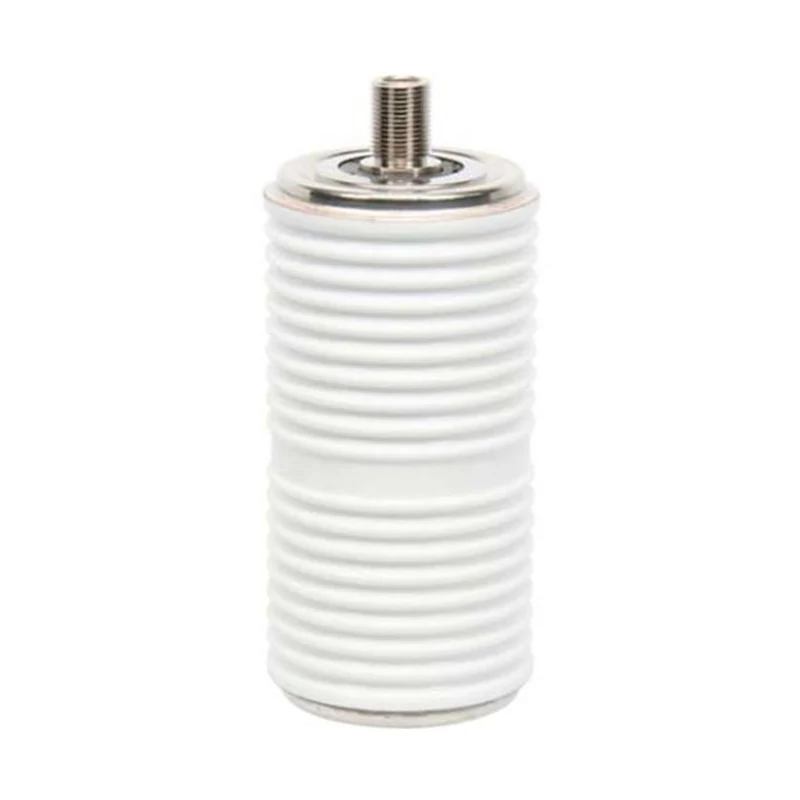

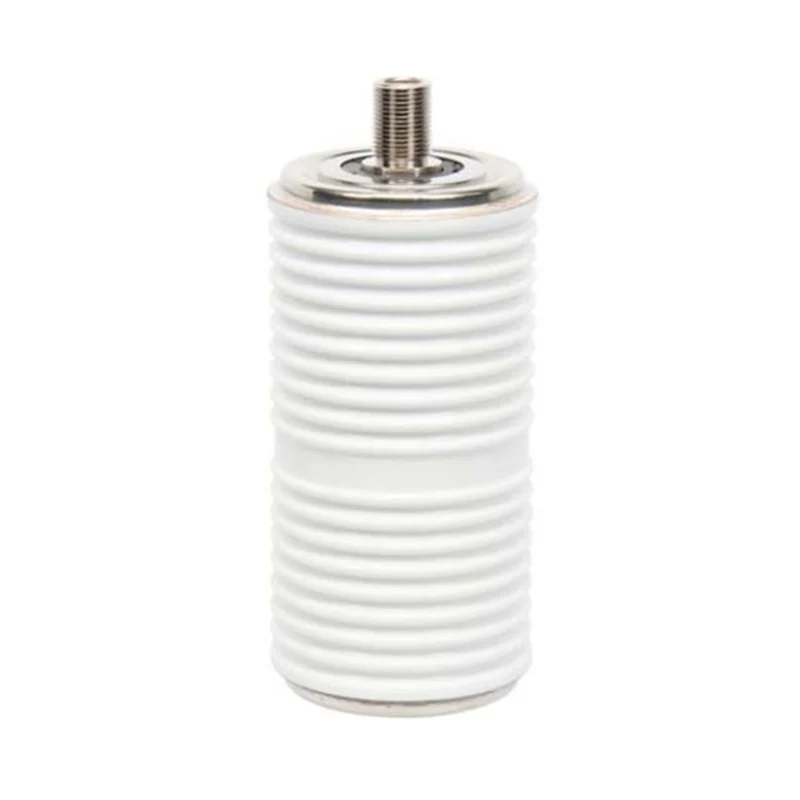

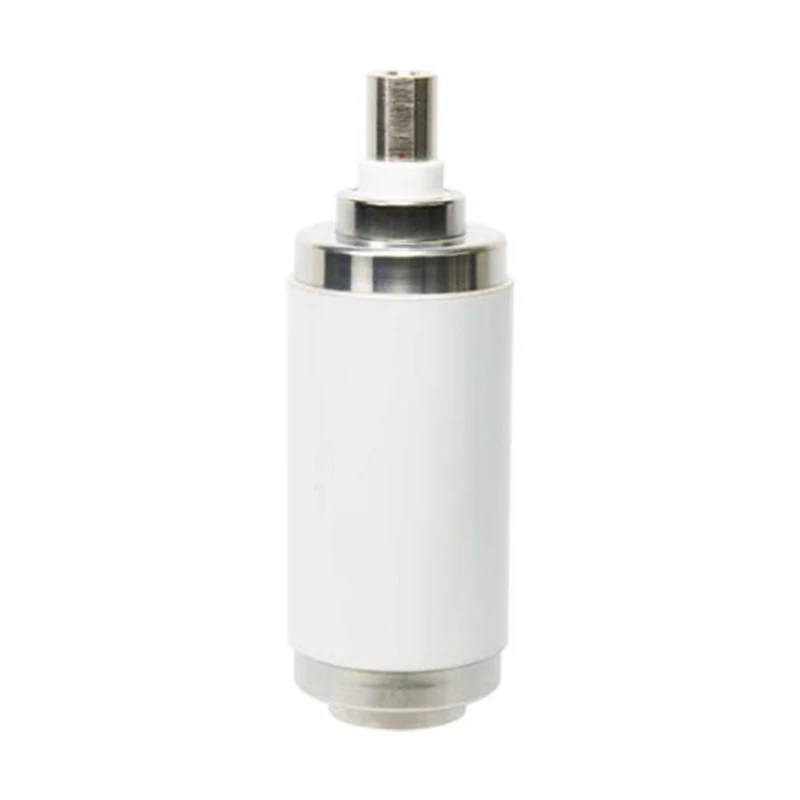

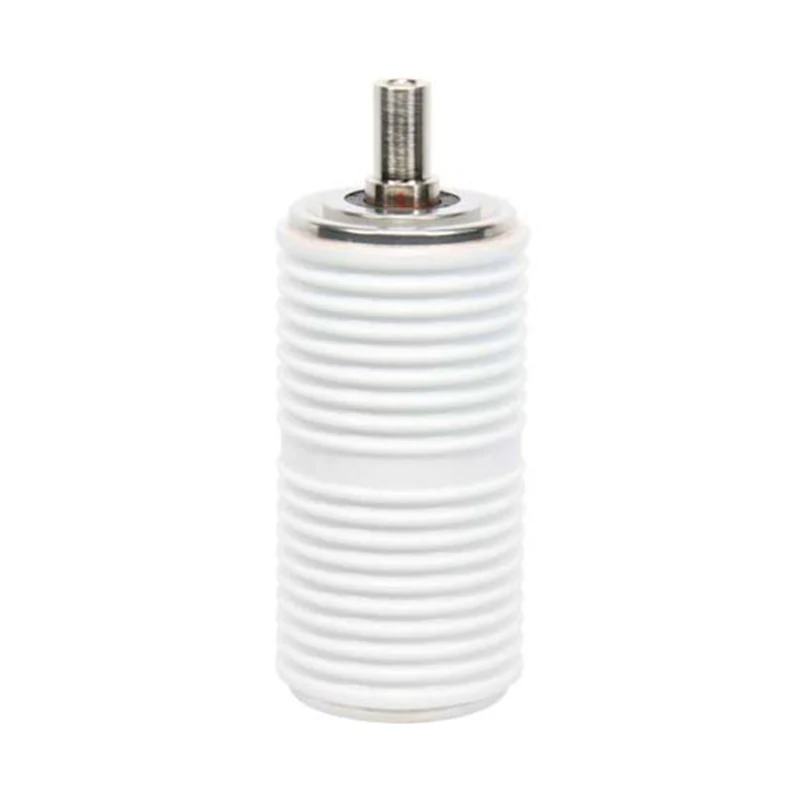

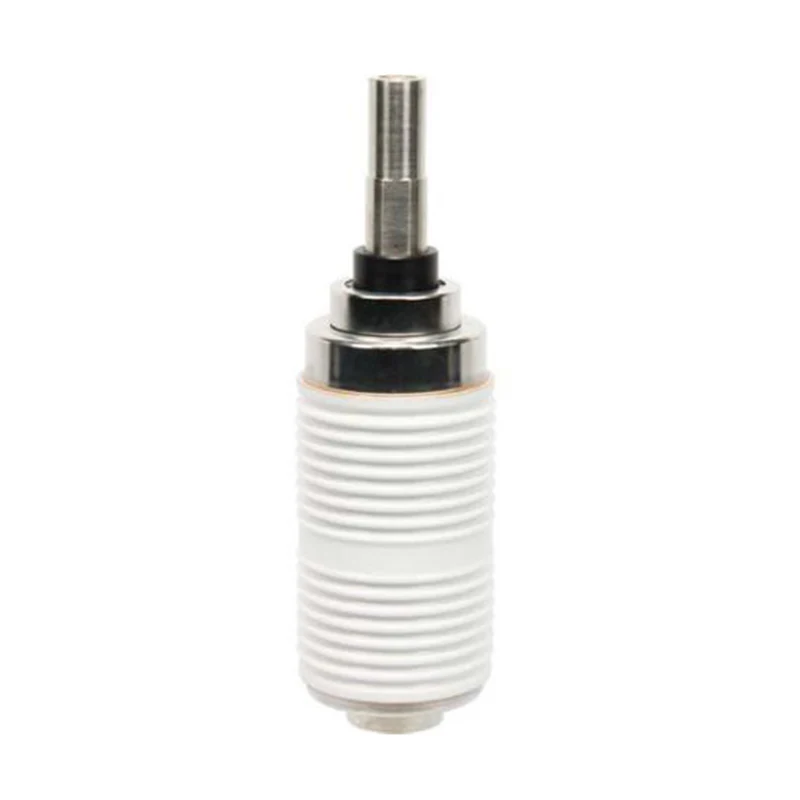

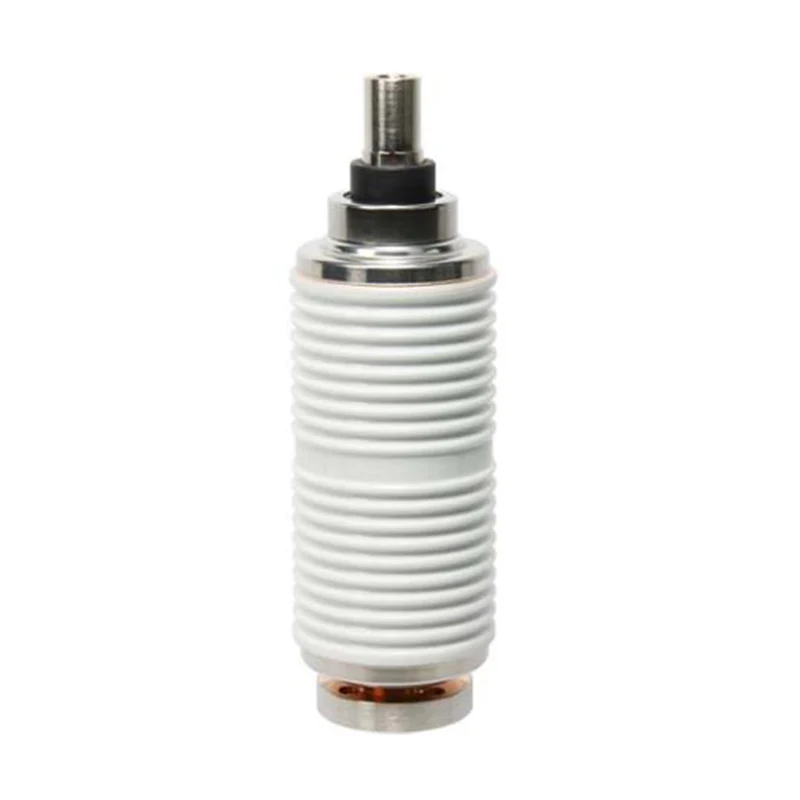

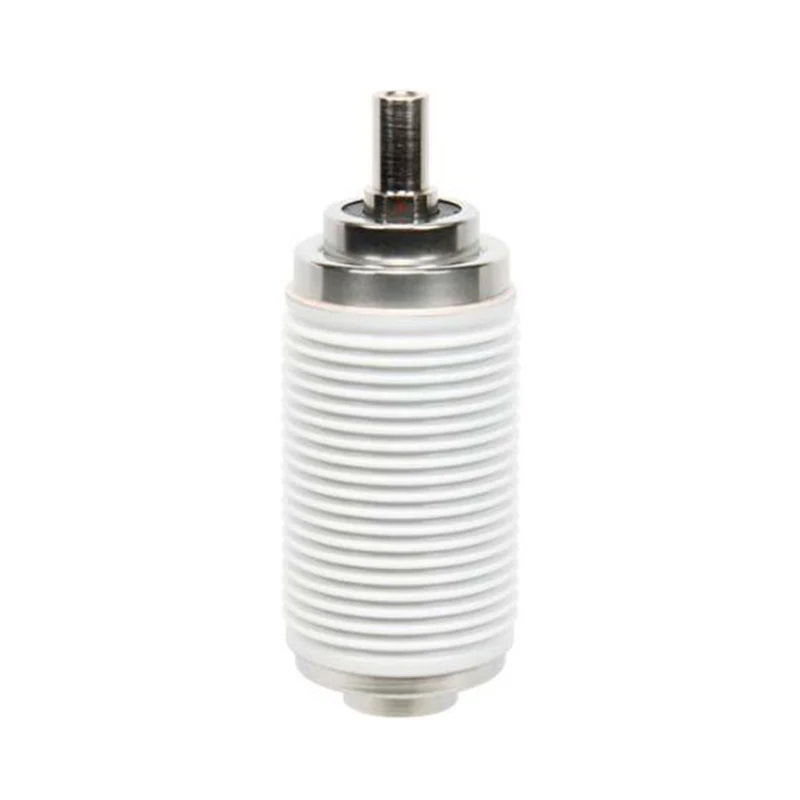

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

11KV 진공 차단기 회로 차단기는 중국 후베이성 Xiaogan High-tech Development Zone의 전문 제조업체인 Sunway Hanguang Electric Manufacturing Limited의 핵심 제품입니다. 고전압 전기 장비 분야에서 50년 이상의 경험을 보유한 Sunway Hanguang은 탄탄한 R&D 및 생산력을 보유하고 있습니다.

문의 보내기

제품 설명

11KV 진공 차단기 회로 차단기는 국제 표준을 준수하는 뛰어난 성능, 안정적인 품질 및 광범위한 적응성을 갖춘 고급 고진공 아크 소화 기술을 채택합니다. 글로벌 송전 및 배전 시스템에 널리 사용되며 업계에서 신뢰받는 공급업체가 되었습니다.

1968년에 설립된 Sunway Hanguang은 40,000㎡의 생산 기지, 15,000㎡의 건축 면적 및 8천만 위안 이상의 총 자산을 갖춘 고전압 전기 장비에 중점을 두고 있습니다. 우리 공장은 첨단 장비를 갖추고 있으며 16명의 전문가로 구성된 전문 R&D 팀이 기술 지원을 제공합니다. 중국에 본사를 둔 전문 제조업체로서 우리는 고품질의 11KV 진공 차단기 회로 차단기 및 기타 제품을 글로벌 고객에게 공급하기 위해 최선을 다하고 있습니다.

제품 개요 및 핵심 매개변수

Sunway Hanguang의 핵심 제품인 11KV 진공 차단기 회로 차단기는 안정적인 아크 소화 성능과 폭넓은 적용성을 갖춘 중전압 배전용으로 설계되었습니다.

- 정격전압 : 11kV (최대 동작전압 : 12kV), 50/60Hz AC 시스템에 적용 가능

- 핵심기술 : 고진공소호(진공도≥1.33×10⁻³Pa), 전압커버리지 0.66kV~40.5kV

- 표준: GB, IEC, ANSI; 연간 생산능력: 350,000대

- 시장 : 국내외 판매, 수출량 매년 10% 이상 증가

제품 사양표

전기 등급(3상) 대칭 기반

모델 번호.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

정격 주파수

50/60Hz

정격 최대 라인-라인 전압

12kV, R.M.S

정격 전력 주파수 내전압:공기

42kV, R.M.S

38kV, R.M.S

42kV, R.M.S

48kV, R.M.S

42kV, R.M.S

38kV, R.M.S

정격 임펄스 내전압:공기

95kV, 피크

정격 정상 전류

1250A

800A

630A

1250A

정격 단락 - 회로 전류

(3상 대칭 기반)

20kA, R.M.S

13.1kA, R.M.S

20kA, R.M.S

31.5kA,r.m.s

25kA, R.M.S

26.3kA,r.m.s

25kA, R.M.S

정격 SC 차단 전류의 DC 구성 요소 백분율

0.5

정격 단락 전류 만들기

50kA, 피크

32.75kA, 피크

50kA, 피크

80kA, 피크

63kA, 피크

65.75kA, 피크

63kA, 피크

단시간 전류의 정격 지속 시간

4초

3초

4초

3초

4초

3초

정격 단시간 전류

20kA, R.M.S

13.1kA, R.M.S

20kA, R.M.S

31.5kA,r.m.s

25kA, R.M.S

25A, 실효

26.3kA,r.m.s

25kA, R.M.S

정격 피크 내전류

50kA, R.M.S

32.75kA,r.m.s

50kA, R.M.S

80kA, R.M.S

63kA, R.M.S

65.75kA, R.M.S

63kA, R.M.S

최소 폐쇄력에서 최대 접촉 저항

19 마이크로옴

25 마이크로옴

20 마이크로옴

18 마이크로옴

19 마이크로옴

18 마이크로옴

19 마이크로옴

20 마이크로옴

25 마이크로옴

단일 커패시터 뱅크의 정격 차단 전류

630A, 실효값

400A, r.m.s

630A, 실효값

400A, r.m.s

630A, 실효값

400A, r.m.s

연속 커패시터 뱅크의 정격 차단 전류

400A, r.m.s

정격 작동 순서

o-0.3s-co-180s-co

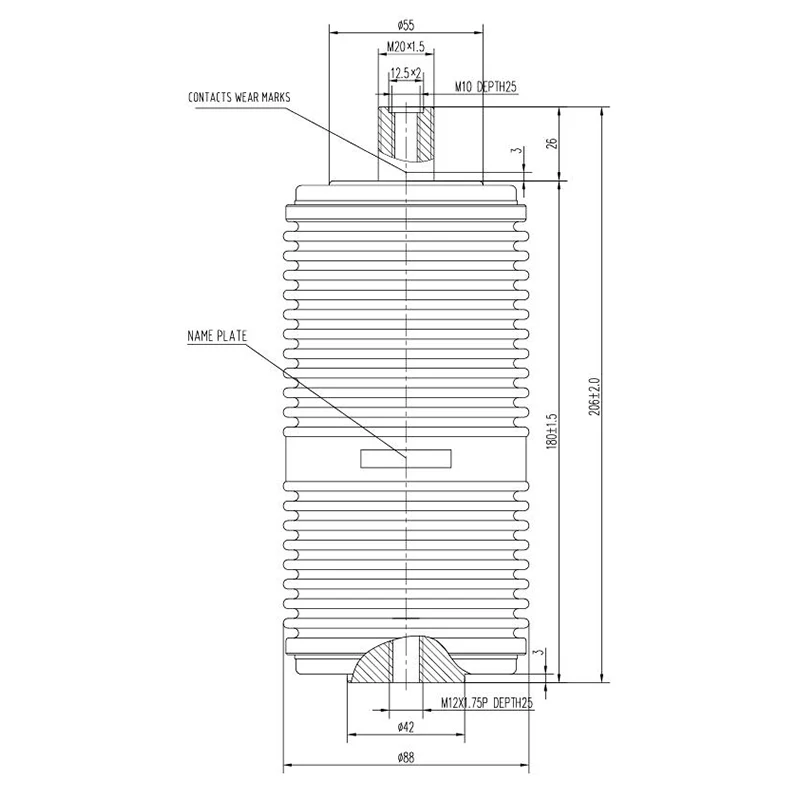

기계적 데이터

모델 번호.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

인터럽터 무게(근사치)

2.39kg

2.36kg

2.28kg

2.36kg

3.14kg

2.32kg

1.65kg

1.73kg

3.54kg

3.44kg

3.03kg

2.65kg

2.39kg

2.36kg

2.28kg

이동부 중량(근사치)

0.82kg

0.8kg

0.49kg

1.28kg

1.1kg

0.93kg

1.2kg

0.82kg

1.2kg

벨로와 대기로 인한 폐쇄력

80±40N

120±50N

80±40N

15.9kgF

80±40N

15.9kgF

풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘

120±50N

190±60N

120±50N

기계적 요구 사항(참조 VCB)

모델 번호.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

접촉 스트로크

8±1mm

9±1mm

11±1mm

9±1mm

8±1mm

개방 속도(평균 75 접촉 간격)

1.1±0.2m/초

1.0-1.4m/초

1.1±0.2m/초

1.0-1.4m/초

1.1±0.2m/초

1.0-1.4m/초

개방 중 최대 초과 이동

2mm

오프닝 중 최대 리바운드

2mm

닫힘 속도(마지막 30% 접촉 간격의 평균)

0.6±0.2m/초

0.6-1.0m/초

0.6±0.2m/초

0.6-1.0m/초

0.6±0.2m/초

0.6-1.0m/초

최대 접촉 반송 기간(최대 2회 반송)

2ms 이하

0.002초

2ms 이하

0.002초

2ms 이하

0.002초

정격 접촉 압축력

2000±200N

120-140kgF

2000±200N

3150±200N

2000±200N

184-203kgF

2000±200N

184-224kgF

3상 접점의 비동시 폐쇄 및 개방

2ms 이하

수명(예상)

모델 번호.

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

정격 정상 전류에서의 전기적 수명

50,000개의 작업

정격 단락 전류에서의 전기적 수명

100개의 작업

기계적 수명

50,000개의 작업

접촉 침식 한계

3mm

유통기한

20년

IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.

요청 시 제공되는 정격 특성

더 많은 매개변수 정보를 원하시면 이메일(export@swhge.com)을 통해 문의해 주십시오.

제품 특징 및 장점

1. 안전하고 믿을 수 있는

Cu-Cr 합금 접점과 수입 벨로우즈를 채택한 11KV 진공 차단기 회로 차단기는 낮은 절단 값, 연간 누설률 <0.5% 및 30년의 서비스 수명을 제공합니다. -45°C~+85°C, 4000m 이하 고도에 적응하며 기계적 수명은 50,000회 이상입니다.

2. 선도적인 기술과 품질관리

일회성 밀봉 및 신속한 누출 감지 기술을 통해 당사 공장에서는 제품 일관성을 보장합니다. 각 11KV 진공 차단기 회로 차단기에는 고유한 일련 번호와 테스트 보고서가 있어 완벽한 추적성을 지원하고 국제 인증을 준수합니다.

3. 친환경 및 지능형

SF6 배출이 없어 친환경적입니다. 지능형 모니터링을 지원하고 주류 스위치기어, 플러그 앤 플레이와 호환되어 설치 효율성을 30% 향상시킵니다.

4. 강력한 힘과 완벽한 서비스

20개 이상의 핵심 특허를 바탕으로 OEM/ODM 서비스, 10년 보증, 7×24시간 원격 지원 및 현장 서비스를 제공하여 전 세계적으로 신뢰받는 공급업체가 되었습니다.

제품 응용

송전 및 배전 보호를 위한 전력 시스템, 산업 생산, 상업 인프라, 신에너지 및 해외 EPC 프로젝트에 널리 사용됩니다.

자주 묻는 질문

1. 사용자 정의: 전압, 전류 및 작동 메커니즘을 포함하여 지원됩니다.

2. 품질 보증: 전체 프로세스 제어, 추적 가능한 일련 번호 및 국제 인증.

3. 판매 후: 10년 보증, 7×24시간 원격 및 현장 서비스.

4. 운송 및 설치: 전문적인 포장, 안내 가능, 설치 후 성능 검증이 필요합니다.
