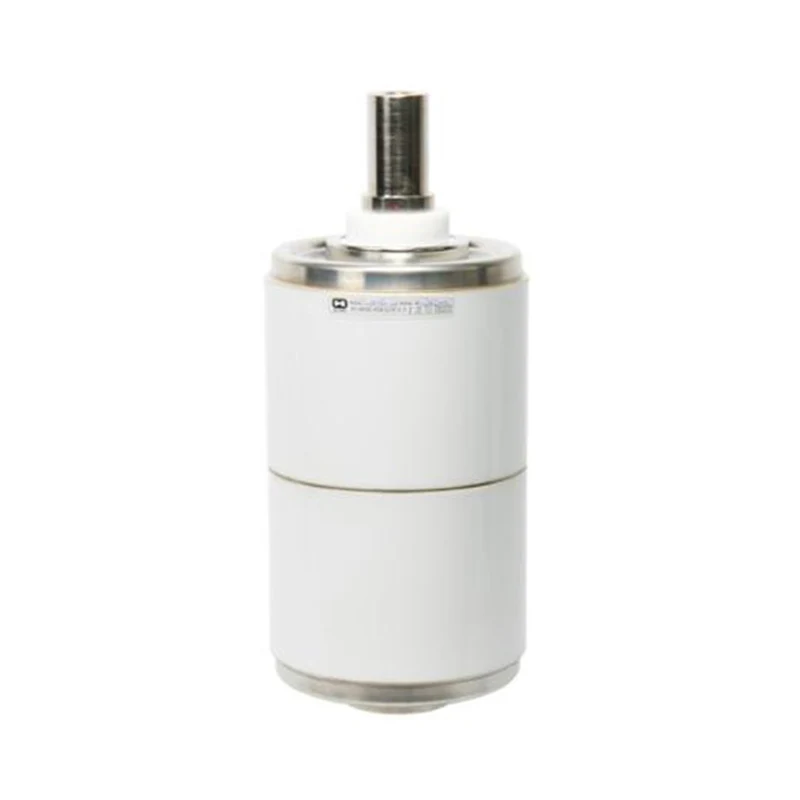

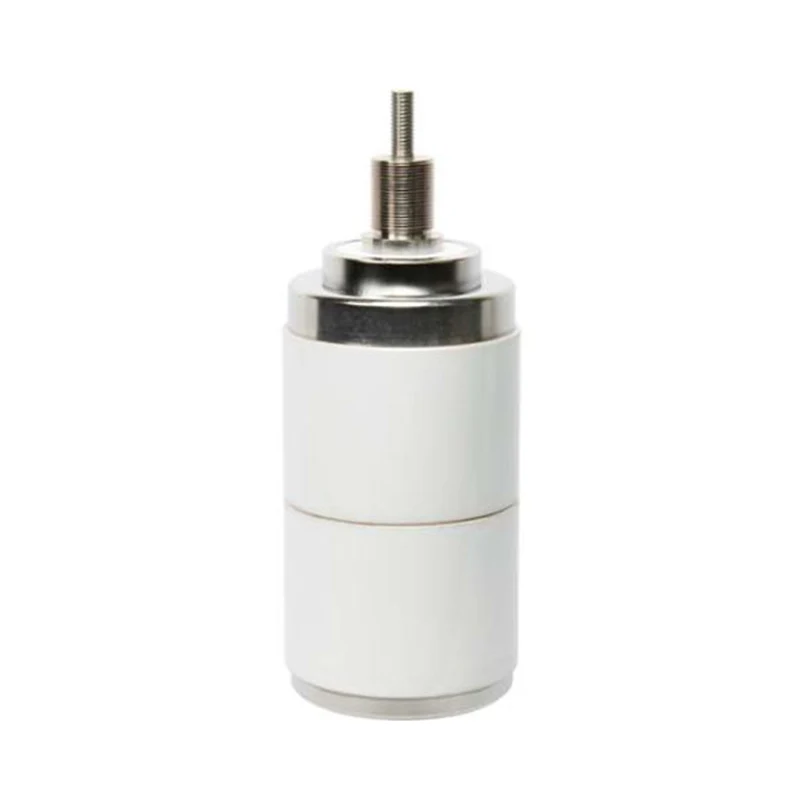

36KV 진공 차단기 회로 차단기

Model: TD555P, TD545K, TD545A

36KV 진공 차단기 회로 차단기는 중국에 뿌리를 둔 전문 제조업체인 Sunway Hanguang의 핵심 고급 제품입니다. 이 36KV 진공 차단기 회로 차단기는 국제 표준을 준수하는 SF₆ 방출이 없는 고급 고진공 아크 소화 기술을 채택합니다. 50개국 이상에서 널리 사용되어 Sunway Hanguang은 진공 단속기 업계에서 신뢰할 수 있는 글로벌 공급업체가 되었습니다.

문의 보내기

제품 설명

1968년 중국 후베이성 Xiaogan High-tech Zone에서 설립된 Sunway Hanguang은 50년 넘게 고전압 전기 장비에 주력해 왔습니다. 40,000제곱미터의 생산 기지, 16명의 R&D 팀 및 첨단 수입 장비를 갖춘 이 공장은 연간 350,000대 생산 능력으로 36KV 진공 차단기 회로 차단기의 안정적인 대량 생산을 보장합니다.

제품개요

Sunway Hanguang의 핵심 제품인 36KV 진공 차단기 회로 차단기는 정격 전압이 36KV(최대 40.5KV)이고 진공도 ≥1.33×10⁻³Pa인 50/60Hz 시스템용으로 설계되었습니다. GB, IEC 및 ANSI 표준을 충족하며 50개 이상의 국가에서 안정적으로 운영되고 있으며 누적 배송량이 60,000개 이상이며 연간 수출 성장률이 10% 이상입니다.

제품 매개변수

전기 등급(3상) 대칭 기반
모델 번호.	VITD 36/2500-25P	VITD 36/2000-26.3K	VITD 36/2000-25A
정격주파수	50/60Hz	50/60Hz	50/60Hz
정격전압	36/40.5kV,r.m.s	40.5kV,r.m.s	40.5kV,r.m.s
정격 단시간 상용주파 내전압(1분)	70/95kV,r.m.s	95kV, R.M.S	95kV, R.M.S
정격 번개 전류 내전압	170/185kV,피크	185kV, 피크	185kV, 피크
정격전류	2500A	2000A	2000A
최저 정격 접촉력에서의 회로 저항	≤20마이크로 옴	≤20마이크로 옴	≤20마이크로 옴
정격단락차단전류	25kA, R.M.S	25kA, R.M.S	25kA, R.M.S
정격 단시간 내전류	25kA, R.M.S	25kA, R.M.S	25kA, R.M.S
정격 단락 기간	4초	4초	4초
정격 피크 내전류	63kA, R.M.S	63kA, R.M.S	63kA, R.M.S
정격단락투입전류	63kA, R.M.S	63kA, R.M.S	63kA, R.M.S
최대. DC 성분	0.4	0.4	0.4
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값	630A, 실효값	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s	400A, r.m.s	400A, r.m.s
정격 작동 순서	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
기계적 데이터
인터럽터 무게(근사치)	5.32kg	8.23kg	8.23kg
가동 부품의 무게	2.1kg	3.74kg	3.74kg
벨로즈와 대기로 인한 폐쇄력	170±40N	170±40N	170±40N
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	320±50N	320±50N	320±50N
기계적 요구사항(참조 VCB)
열린 접점 사이의 공간	15±1mm	18±2mm	18±2mm
평균 열림 속도(접촉 간격의 처음 75% 평균)	1.5±0.3m/초	1.6±0.3m/초	1.6±0.3m/초
평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	1.1±0.2m/초	1.3±0.2m/초	1.3±0.2m/초
정격 추가 외부 접점 최종 힘	2500±200N	2500±200N	2500±200N
종료 작업 시 연락처 수신 거부 기간	2ms 이하	2ms 이하	2ms 이하
3상 접점의 비동시 폐쇄 및 개방	2ms 이하	2ms 이하	2ms 이하
개봉 중 최대 리바운드	2mm 이하	2mm 이하	2mm 이하
수명(예상)
정격 정상 전류에서의 전기적 수명	20,000개의 작업	20,000개의 작업	20,000개의 작업
정격 단락 전류에서의 전기적 수명	50개의 작업	50개의 작업	50개의 작업
기계적 수명	30,000개의 작업	30,000개의 작업	30,000개의 작업
접촉 침식 한계	3mm	3mm	3mm
유통기한	20년	20년	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

1. 우수한 성능, 안전하고 내구성

36KV 진공 차단기 회로 차단기의 차단기는 Cu-Cr 합금 접점을 채택하여 전류 <3A 및 강력한 용접 방지 성능을 제공합니다. 수입 벨로우즈와 에폭시 APG 절연 시스템을 갖추고 설계 수명이 30년이고 -45℃~+85℃ 및 4000m 이하의 고도를 견딜 수 있으며 평균 18년 동안 문제 없이 작동합니다.

2. 선도적인 기술, 제어 가능한 품질

첨단 제조 기술을 바탕으로 핵심 부품을 엄격하게 검사합니다. 각 36KV 진공 차단기 회로 차단기는 배송 전에 12번의 전체 항목 테스트를 거치며 QR 코드 추적성과 실패율은 0.05% 이하입니다.

3. 친환경적이고 지능적이며 넓은 적응성

SF₆ 배출이 없어 환경 표준을 준수하고 지능형 모니터링을 지원하며 주류 스위치기어와 호환됩니다. 도구가 필요 없는 플러그 앤 플레이 설계로 설치 효율성이 40% 향상됩니다.

4. 강력한 힘, 포괄적인 서비스

Sunway Hanguang은 30개 이상의 핵심 특허를 보유하고 있으며 제품에 대한 OEM/ODM 맞춤화를 제공하며 기존 모델의 경우 15-25일 배송이 가능합니다. 글로벌 24/7 판매 후 지원 및 10년 보증이 제공됩니다.
