링 메인 유닛용 36kV 진공 차단기가 어떻게 RMU 안전과 성능을 향상합니까?
현대의 중전압 배전에서는 성능, 신뢰성 및 안전성이 가장 중요합니다. 이러한 요소에 직접적인 영향을 미치는 핵심 요소는링 메인 유닛 내에서 사용되는 36kV 진공 차단기(RMU). 이 기사에서는 이 특수 구성 요소가 어떻게 RMU 기능을 개선하고, 운영 안전을 강화하며, 산업 표준, 기술 통찰력 및 실제 응용 프로그램을 바탕으로 스마트 그리드 응용 프로그램을 지원하는지 살펴봅니다.
목차
- 1. RMU란 무엇입니까?
- 2. 36kV 진공 차단기 이해
- 3. 36kV 진공차단기의 기술적 장점
- 4. 주요 응용 시나리오
- 5. 다른 기술과의 비교 분석
- 6. 올바른 모델을 선택하는 방법
- 7. 자주 묻는 질문
- 8. 결론 및 연락처
1. 링 메인 유닛(RMU)이란 무엇입니까?
링 메인 유닛(RMU)은 일반적으로 최대 36kV 시스템 전압의 중간 전압 배전 네트워크에 사용되는 공장에서 조립된 금속으로 둘러싸인 전기 스위치기어 유형입니다. 루프 또는 "링"을 형성하여 안정적인 에너지 분배를 보장하므로 오류가 발생하면 전원을 다시 라우팅하여 가동 중지 시간을 최소화하고 연속성을 유지할 수 있습니다.
RMU는 사용된 절연 매체(공기, 오일, 가스 또는 진공)에 따라 분류될 수 있으며 부하 차단 스위치, 회로 차단기, 접지 스위치 및 보호 계전기를 통합하는 경우가 많습니다. 차단기 기술의 성능은 전체 시스템 신뢰성에 큰 영향을 미칩니다.

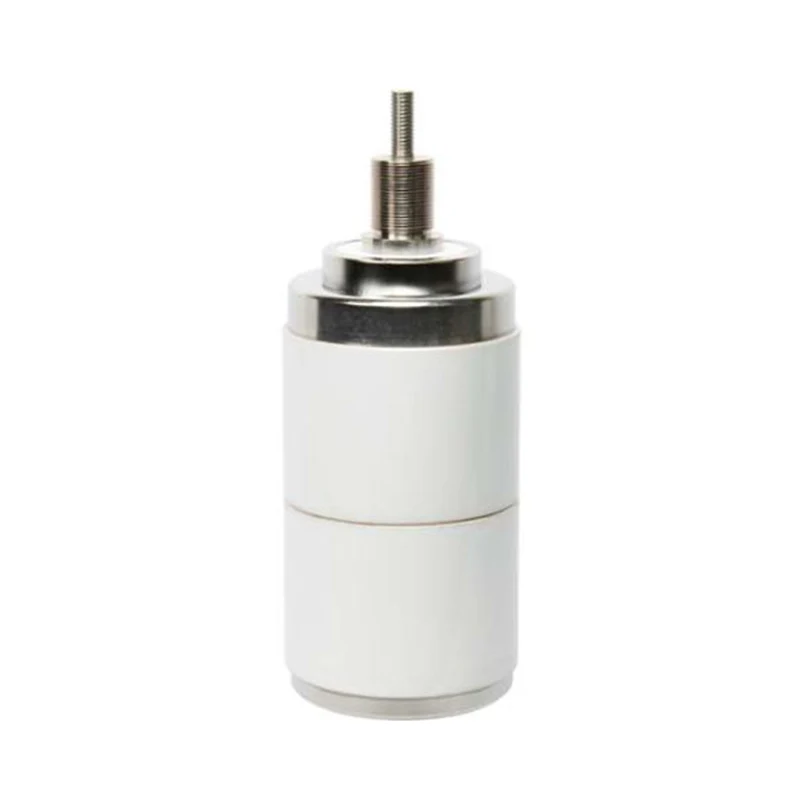

2. 36kV 진공 차단기 이해
진공 차단기는 RMU 내부의 실제 아크 소호 장치입니다. 36kV에서는 무거운 부하를 전환할 때 형성되는 전기 아크를 소멸하여 고전류 오류를 안전하게 차단하도록 설계되었습니다.
| 매개변수 | 사양 |
|---|---|
| 정격전압(Ur) | 36/40.5kV AC |
| 정격전류 | 2500A |
| 정격차단전류 | 25카 |
| 내전압 | 70~95kV(1분) |
| 번개 충격 저항 | 170~185kV |
| 기계적 내구성 | 10,000+ 주기 |
이 표에는 일반적인 정격이 간략하게 설명되어 있으며, 이러한 진공 차단기가 정상 및 결함 조건 스트레스를 모두 처리할 수 있는 방법을 보여줍니다.
3. 36kV 진공차단기의 기술적 장점
RMU 시스템용 36kV 진공 차단기는 여러 가지 주요 성능 이점을 제공합니다.
- 높은 아크 소멸 효율– 진공은 아크 형성을 신속하게 중단시켜 마모를 줄이고 스위치기어 수명을 늘립니다.
- 최소한의 유지보수– 보충할 가스나 액체가 없으므로 진공 차단기 시스템은 일반적으로 SF보다 유지 관리가 덜 필요합니다.6기반의 대안.
- 환경안전– 진공 차단기는 SF와 같은 온실가스 방지에 도움이 됩니다.6, 현대 환경 표준에 부합합니다.
- 컴팩트하고 안정적인 디자인– 진공 차단기는 더 가볍고 콤팩트하여 RMU 설치 공간을 줄일 수 있습니다.
- 향상된 전기적 성능– 더 높은 유전체 성능은 일시적인 응력 하에서 절연 실패를 줄이는 데 도움이 됩니다.
4. 주요 응용 시나리오
36kV 진공 차단기는 일반적으로 다음 분야에 사용됩니다.
- 도시 배전망
- 산업용 변전소 및 데이터 센터 전력 루프
- 풍력 및 태양열 발전소 RMU
- 운송 및 인프라 개폐 장치
이러한 애플리케이션은 오류 발생 시 빠르고 안전한 중단이 필요하며 원격 감지 및 자동화를 포함한 스마트 그리드 기능을 지원하는 데 도움이 됩니다.
5. 다른 기술과의 비교 분석
다음은 진공 차단기 기술과 기타 일반적인 아크 소호 기술을 비교한 것입니다.
| 특징 | 진공 차단기 | SF6가스 차단기 |
|---|---|---|
| 환경에 미치는 영향 | 낮음(온실가스 없음) | SF6높은 GWP 가스입니다 |
| 유지 | 낮은 | 보통에서 높음 |
| 크기 | 콤팩트 | 더 크게 |
| 신뢰할 수 있음 | 높은 | 높은 |
6. 올바른 36kV 진공 차단기를 선택하는 방법
RMU 프로젝트를 위한 진공 단속기를 선택할 때 다음을 고려하십시오.
- 전기 등급– 전압과 전류 용량이 일치하는지 확인하십시오.
- 표준 준수– IEC와 GB 표준을 맞춰 안전성과 호환성을 높였습니다.
- 제조업체 평판– 입증된 품질 기록을 보유한 숙련된 공급업체를 선택하십시오.
- 서비스 및 지원– 판매 후 지원은 장기적인 현장 성과를 보장합니다.
같은 회사선웨이RMU 시스템용으로 설계된 고전압 차단기를 전문으로 하며 입증된 글로벌 설치를 통해 신뢰할 수 있고 인증된 솔루션을 제공합니다.
7. 자주 묻는 질문(FAQ)
- RMU에서 진공 차단기의 주요 역할은 무엇입니까?
- 장비와 인력을 보호하기 위해 스위칭 작동 중에 고전압 아크를 소멸시킵니다.
- 진공 기술이 SF보다 나은가요?6?
- 진공 단속기는 환경 및 유지 관리 이점이 있는 반면 SF는6경우에 따라 초소형 디자인을 제공할 수도 있습니다.
- 어떤 기준을 확인해야 하나요?
- 중전압 장비에 대한 IEC 62271 시리즈 및 관련 GB 또는 ANSI 표준.
- 진공 차단기를 실외에서 사용할 수 있습니까?
- 예, 적절한 인클로저와 날씨 및 단열을 고려한 설계가 필요합니다.
8. 결론 및 문의
그만큼링 메인 유닛용 36kV 진공 차단기중압 배전 시스템의 안전성, 환경 성능 및 신뢰성을 크게 향상시키는 기본 구성 요소입니다. 아크 소화 특성과 컴팩트한 디자인으로 현대 스마트 그리드 요구 사항에 이상적입니다.
업계 선두주자로서,선웨이전 세계적으로 까다로운 응용 분야에 맞게 설계된 고품질 진공 차단기를 제공합니다. 배전 프로젝트를 계획하거나 RMU 시스템을 업그레이드하려는 경우 주저하지 말고 다음을 수행하십시오.저희에게 연락주세요맞춤형 솔루션, 전문가 지원 및 글로벌 애프터 서비스를 제공합니다.
