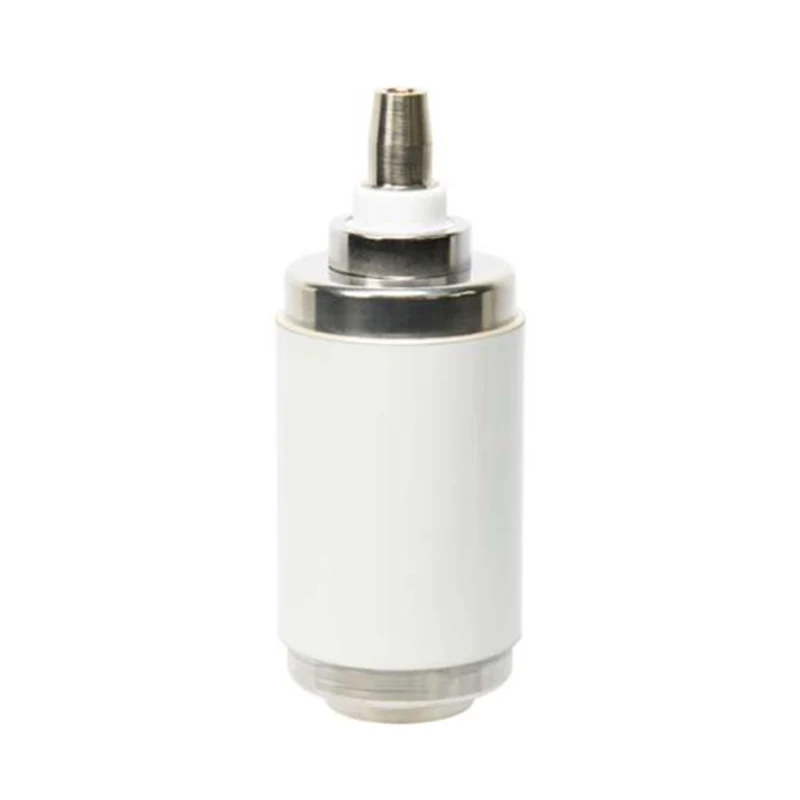

리클로저용 11KV 진공 차단기

Model: TD336R

리클로저용 Sunway Hanguang 11KV 진공 차단기(핵심 모델 VITD 12/1600-31.5R)는 중전압 자동 리클로저용으로 특별히 설계된 코어 아크 소화 장치입니다. 50/60Hz 시스템과 호환되며 1.33×10⁻³Pa 이하의 진공 수준을 특징으로 하여 아크 없는 스위칭이 가능합니다. 전기 산업 분야에서 50년 이상의 경험을 보유한 전문 제조업체로서, 이 회사는 첨단 장비와 핵심 특허를 활용하여 여러 표준을 충족하는 제품을 만듭니다. 전 세계적으로 300,000대 이상 설치되어 국내외 유명 기업으로부터 인정을 받고 있습니다. 안정적인 성능을 갖춘 리클로저용 11KV 진공 차단기는 다양한 극한 작동 조건에 적합합니다.

문의 보내기

제품 설명

리클로저용 11KV 진공 차단기는 Sunway Hanguang이 중전압 자동 리클로저용으로 맞춤 제작한 핵심 아크 소화 장치입니다. 핵심 모델은 VITD 12/1600-31.5R로 전 세계적으로 사용되는 AC 시스템과 호환되며 아크 없는 스위칭 및 재점화 제로를 제공하고 리클로저의 고주파수 작동에 대한 엄격한 요구 사항을 정확하게 해결합니다.

중국 전문 공급업체로서 독일, 일본에서 수입한 장비로 구축된 자동화 생산라인을 활용하고 있으며 50개 이상의 특허를 보유하고 있습니다. 이 제품은 여러 국제 및 국내 인증 및 테스트를 통과했습니다. 우리 공장은 후베이성 샤오간에 위치하고 있으며 대량 생산과 맞춤형 요구 사항을 효율적으로 충족합니다. 리클로저용 11KV 진공 차단기는 전 세계적으로 300,000대 이상 누적 설치되었으며 State Grid, ABB 등의 기업에서 인정을 받았습니다.

제품사양

전기 등급(3상) 대칭 기반
모델 번호.	VITD 12/1600-31.5R
정격 주파수	50/60Hz
정격 최대 라인-라인 전압	12kV, R.M.S
정격 전력 주파수 내전압:공기	42kV, R.M.S
정격 임펄스 내전압:공기	95kV, 피크
정격 정상 전류	1600A
정격단락전류(3상 대칭기준)	31.5kA,r.m.s
정격 SC 차단 전류의 DC 구성 요소 백분율	0.5
정격 단락 전류 만들기	80kA, 피크
단시간 전류의 정격 지속 시간	4초
정격 단시간 전류	31.5kA,r.m.s
정격 피크 내전류	80kA, R.M.S
최소 폐쇄력에서 최대 접촉 저항	18마이크로옴
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
정격 작동 순서	o-0.3s-co-180s-co
기계적 데이터
인터럽터 무게(근사치)	3.13kg
가동부 중량(근사치)	1.28kg
벨로와 대기로 인한 폐쇄력	120±50N
풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	190±60N
기계적 요구사항(참조 VCB)
접촉 스트로크	11±1mm
개방 속도(접촉 간격 75의 평균)	1.1±0.2m/초
개방 중 최대 초과 이동	2mm
오프닝 중 최대 리바운드	2mm
닫힘 속도(마지막 30% 접촉 간격의 평균)	0.6±0.2m/초
최대 접촉 반송 기간(최대 2회 반송)	2ms 이하
정격 접촉 압축력	3150±200N
3상 접점의 비동시 폐쇄 및 개방	2ms 이하
수명(예상)
정격 정상 전류에서의 전기적 수명	50,000작업
정격 단락 전류에서의 전기적 수명	100개 작업
기계적 수명	50,000작업
접촉 침식 한계	3mm
유통기한	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

이 제품은 탁월한 이점을 통해 리클로저의 핵심 요구 사항을 완벽하게 충족합니다. 고순도 Cu-Cr 합금 접점을 사용하고 전류 차단 값이 <3A로 과전압을 억제합니다. 연간 누출율이 0.5% 미만이고 기계적 및 전기적 수명이 50,000사이클인 수입 316L 스테인레스 스틸 벨로우즈 씰을 사용하여 장기간 유지 관리가 필요 없는 작동을 보장합니다. 고강도 세라믹 하우징은 뛰어난 절연성을 제공하고 IP67 보호 등급으로 넓은 온도 범위 및 높은 고도와 같은 극한 환경을 견딥니다. 각 장치는 15번의 종합 검사를 거쳤으며, QR 코드 추적 기능, 쉽게 교체할 수 있는 모듈형 설계를 갖추고 있어 고장률이 0.005% 미만입니다.

제품 적용 시나리오

리클로저용 11KV 진공 차단기는 도시 및 농촌 배전 네트워크, 새로운 에너지 그리드 연결 지점 및 산업 단지에 적합한 광범위한 응용 분야를 갖추고 있습니다. 지능형 링 네트워크 캐비닛 및 기타 장비와 함께 사용하여 결함 재폐로 및 부하 전환과 같은 작업을 수행할 수 있습니다. SF₆ 배출이 없고 환경 보호 지침을 준수하며 "일대일로" 해외 프로젝트에 적합합니다.

자주 묻는 질문

1. 맞춤 서비스: 다양한 표준을 지원하고 OEM/ODM 서비스를 제공하며 기존 모델은 주류 리클로저 장비와 호환되는 15-30일 이내에 배송됩니다.

2. 품질 보증: 핵심 구성 요소는 전체 프로세스 품질 관리 및 QR 코드 추적성을 통해 잘 알려진 브랜드에서 선택됩니다.

3. 보증 및 애프터 서비스: 10년 제한 보증, 진공 부패율은 20%를 초과하지 않으며 글로벌 서비스 센터는 7x24시간 응답을 제공합니다.

4. 설치 참고사항: 운송 중 방습 및 충격 방지 포장; 설치는 관련 요구 사항을 준수해야 합니다. 설치 후 압력 및 기계적 테스트를 권장합니다.

브랜드 파워 보장

숙련된 제조업체인 Sunway Hanguang은 고급 생산, 엄격한 품질 관리 및 포괄적인 서비스를 통해 신뢰할 수 있는 글로벌 공급업체가 되었습니다. 공장은 자동화된 생산 능력이 충분하고 제품은 전 세계로 수출되어 고객에게 리클로저용 비용 효율적인 11KV 진공 차단기 및 관련 서비스를 지속적으로 제공하고 있습니다.
