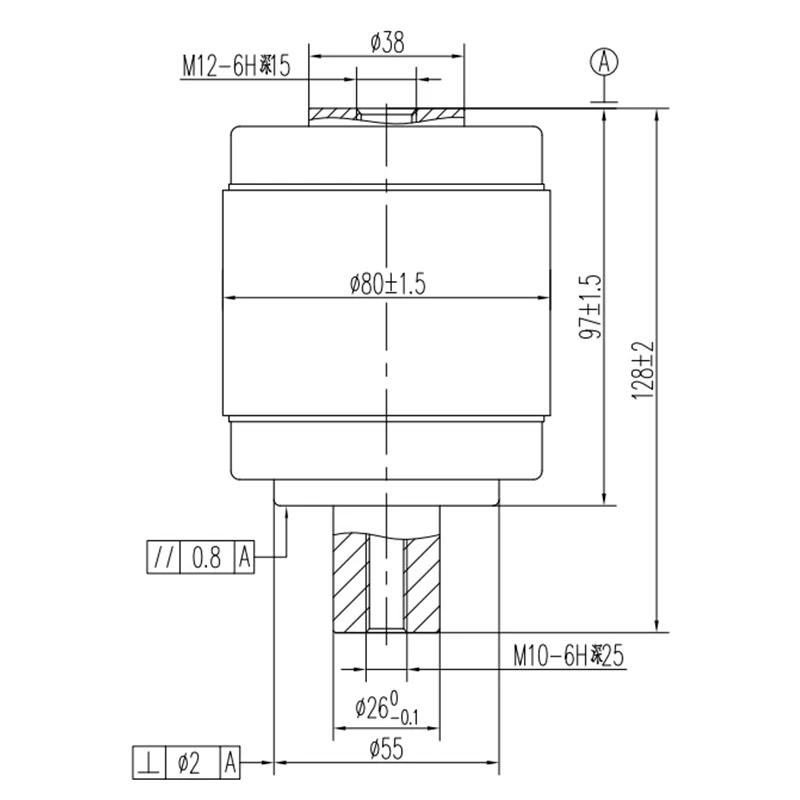

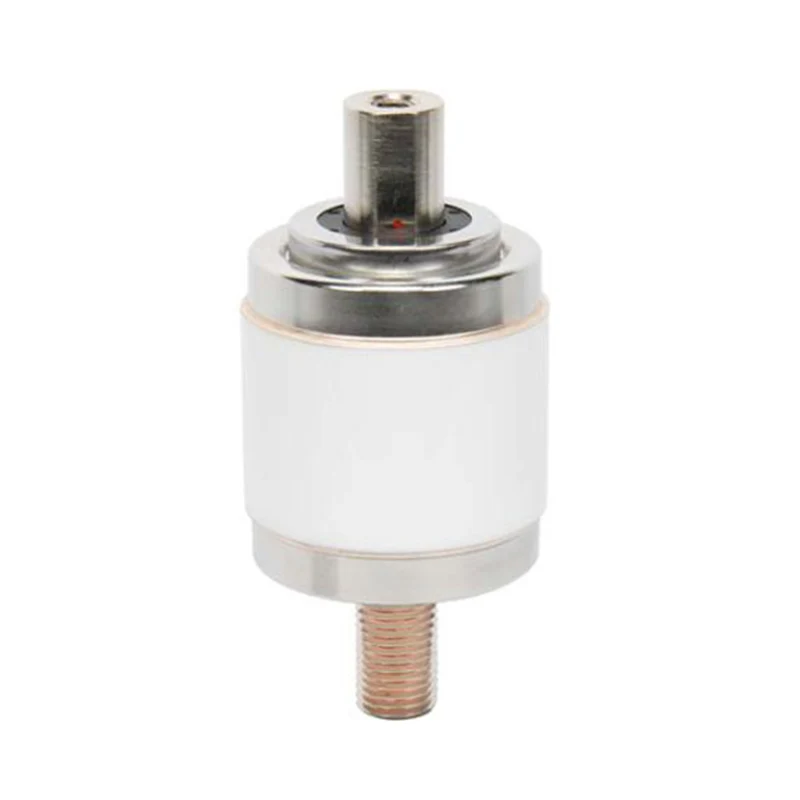

1.14KV 접촉기용 진공 차단기

Model: TJ040K

접촉기용 Sunway Hanguang 1.14kV 진공 차단기는 중간 및 저전압 제어 시스템을 위해 특별히 설계된 고성능 진공 아크 소화 장치로, 접촉기 아크 소화 기능을 업그레이드하고 기존 공기 아크 소화 방법의 단점을 해결하는 데 중점을 둡니다. 중국 내 중압 및 저압 진공 아크 소화 부품의 선두 제조업체인 이 회사는 50년 이상의 경험, 독일 및 일본 장비, 30개 이상의 특허를 활용하여 광업 및 철도 운송과 같은 산업에 서비스를 제공하는 주류 접촉기와 호환되는 무아크, 유지 관리가 필요 없는 제품을 만듭니다. 50개 이상의 국가에 500,000개 이상의 장치가 설치되어 안정적으로 운영되고 있는 이 회사는 신뢰할 수 있는 공급업체입니다.

문의 보내기

제품 설명

Sunway Hanguang은 50년 넘게 전기 분야에 깊이 뿌리내려 전문 공장, 완전 자동화된 생산 라인, 독일과 일본의 최첨단 장비를 보유하고 있습니다. 30개 이상의 특허를 바탕으로 전체 공정 추적성을 달성하고 최고의 연간 생산 능력을 자랑합니다. 접촉기용 1.14kV 진공 차단기는 접촉기 아크 소화 업그레이드를 위해 특별히 설계되었으며 전기 장비의 안전성을 향상시키는 핵심 구성 요소입니다.

이 제품은 정격 전압이 1.14kV(1140V AC)이고 50Hz 시스템과 호환되며 진공도가 ≥1.33×10⁻³Pa이고 아크가 없는 스위칭을 제공하며 유지 관리가 필요하지 않습니다. IEC, GB 및 NEMA 표준을 준수하고 주류 접촉기와 호환되며 전 세계적으로 500,000개 이상의 장치가 누적 설치되어 광범위한 인지도를 얻었습니다.

제품 핵심 기능 및 장점:

1. 견고하고 내후성이 뛰어나며 안전하고 신뢰할 수 있습니다.

접촉기용 1.14kV 진공 차단기는 고순도 Cu-Cr 합금 접점(전류 제한 값 <3A)을 사용하여 용접에 저항하고 과전압을 억제합니다. 수입된 316L 스테인레스 스틸 벨로우즈와 결합하여 연간 누출율은 <0.5%입니다. 세라믹-금속 구조가 통합된 이 제품은 21kV/1분의 전력 주파수 내전압과 40kV의 임펄스 내전압을 갖추고 있어 클래스 III 오염, -40℃~+85℃ 및 고도 4000미터 이하에 적합하며 30년 동안 유지 관리가 필요 없는 작동을 달성합니다.

2. 정밀공학, 품질추적성

고주파 유도 밀봉과 같은 핵심 프로세스를 활용하여 제품 일관성이 향상됩니다. 핵심 구성 요소는 전체 프로세스 품질 관리를 통해 엄격하게 선택 및 검사됩니다. 각 제품은 공장에서 출고되기 전에 12번의 종합 검사를 거칩니다. QR 코드 추적성, 고장률 0.02% 이하, 평균 15년 이상의 무고장 작동을 보장합니다.

3. 스마트하고 확장 가능한 범용 호환성

표준화된 디자인, 도구가 필요 없는 빠른 교체, 다양한 주류 접촉기와 호환 가능; 3상 동기성과 바운스 시간은 모두 2ms 이하로 시간당 3600회 이하의 고주파 작동 요구 사항을 충족합니다. 선택적 모니터링 모듈을 사용할 수 있으며 PLC 및 SCADA 시스템에 대한 연결을 지원하고 Industry 4.0과 호환됩니다.

4. 특허기술, 종합서비스

30개 이상의 핵심 특허를 보유한 접촉기용 1.14kV 진공 차단기는 여러 권위 있는 인증을 통과했으며 해외 인증 및 OEM/ODM 맞춤화를 지원합니다. 표준 모델은 5~10일 이내에 배송되며, 30개의 글로벌 기술 센터에서 7×24시간 다국어 전체 프로세스 서비스를 제공합니다.

제품 기술적인 매개변수 테이블

주요 기술 사양
전압 정격
정격전압(Ur)	kV	1.14
정격 단시간(1분) 상용주파 내전압(Ud)	kV	21
정격낙뢰충격내전압(Peak)(Up)	kV	40
정격주파수(fr)	헤르츠	50
현재 등급
정격전류(Ir)	A	1250
최저 정격 접촉력에서의 회로 저항	μΩ	≤60
정격단시간내전류(lk)	카	10
정격 단락 기간(tk)	s	4
정격피크 내전류(lp)	카	10
정격 투입 전류	카	6.3
한계 차단 전류	A	10
기계적 데이터
가동 부품의 무게	kg	≤0.6
벨로즈와 대기로 인한 폐쇄력	N	70±30
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	N	120±40
기계적 요구 사항
열린 접점 사이의 공간	mm	3±1
평균 개방 속도(처음 75% 접촉 간격의 평균)	밀리미터/초	0.4-0.5
평균 닫힘 속도(마지막 30% 접촉 간격의 평균)	밀리미터/초	0.15-0.25
정격 추가 외부 접점 최종 힘	N	250±50
종료 작업 시 연락처 수신 거부 기간	ms	≤2
3상 접점의 비동시 폐쇄 및 개방	ms	≤2
개봉 중 최대 반동	mm	≤1
삶
보관 수명	연령	20
정격 기계적 내구성	타임스	300000
접점 침식 제한	mm	3
