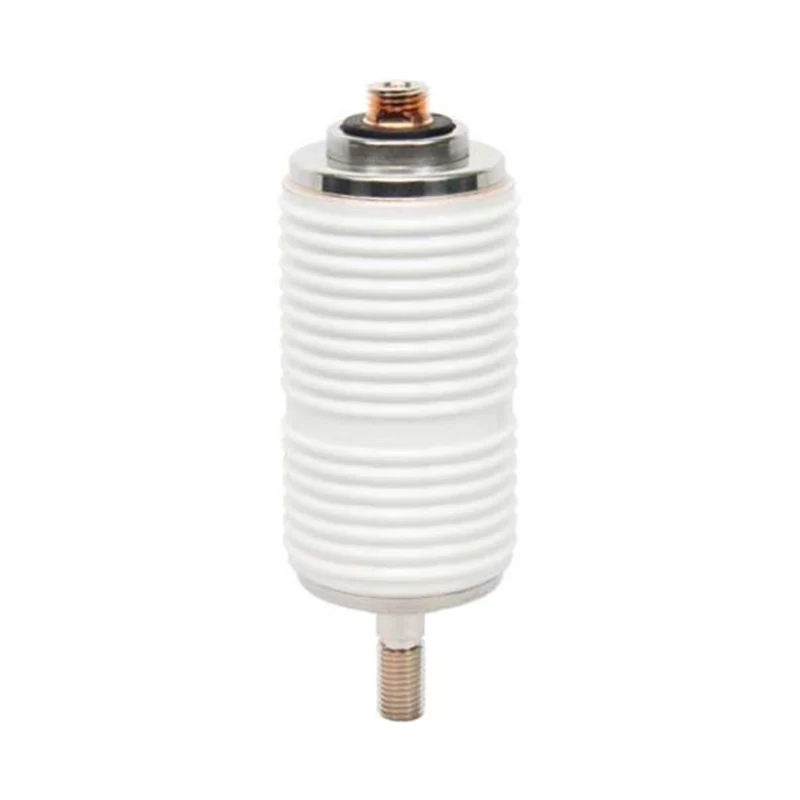

접촉기용 11KV 진공 차단기

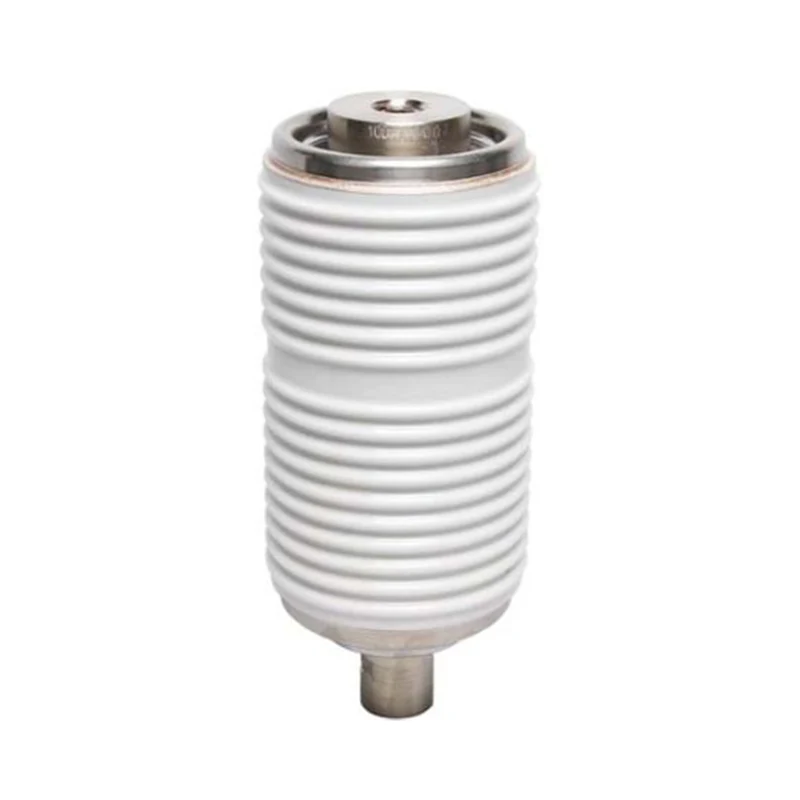

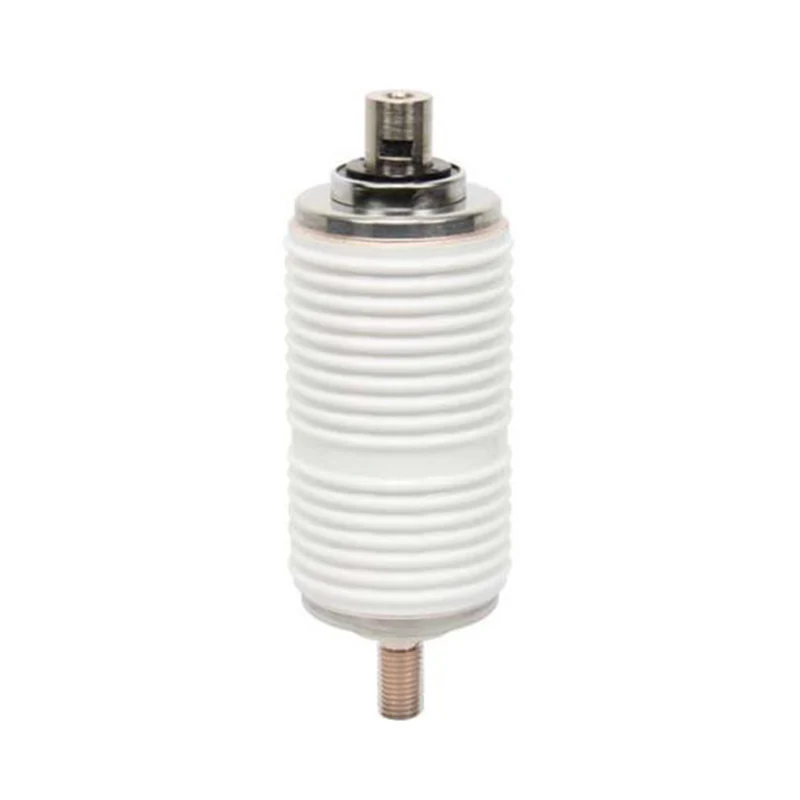

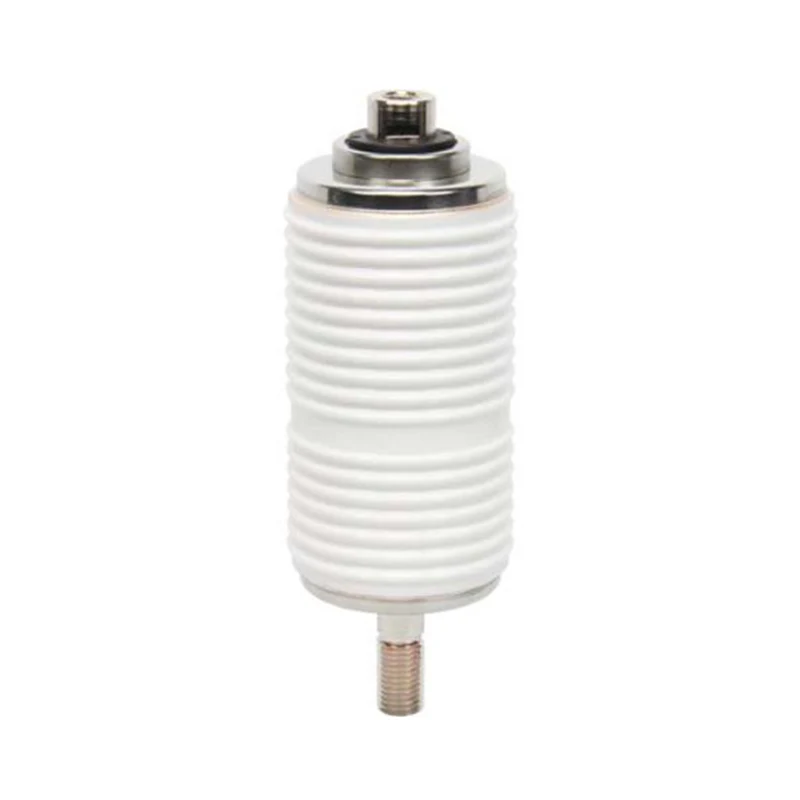

Model: TJ340GN, TJ340G, TJ340E, TJ340GE, TJ340D

전기 장비 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 중전압 전력 제어 시스템용으로 특별히 설계된 고성능 진공 아크 소화 장치인 접촉기용 11kV 진공 차단기를 출시했습니다. 이 제품은 기존 아크 소화 방법의 단점을 정확하게 해결하여 아크 없는 스위칭 및 장기간 유지 관리가 필요 없는 작동과 같은 이점을 제공합니다. 엄격한 품질 관리 시스템을 바탕으로 다양한 산업 분야의 복잡한 운영 조건에 적합합니다. 신뢰할 수 있는 공급업체인 Sunway Hanguang은 이 "Made in China" 제품을 글로벌 시장에 출시하여 중전압 전력 시스템의 안정적인 작동을 보장합니다.

문의 보내기

제품 설명

Sunway Hanguang은 중국에 본사를 두고 글로벌 시장에 서비스를 제공하는 현대적인 전문 공장을 자랑합니다. 60개 이상의 국가 및 지역에 제품과 서비스를 제공하고 누적 설치 기반이 350,000개가 넘는 글로벌 중전압 전기 장비 분야의 신뢰할 수 있는 제조업체이자 공급업체입니다. 핵심 제품인 접촉기용 11kV 진공 차단기는 50Hz 전력 시스템과 호환되고 1.33×10⁻³Pa 이하의 진공 수준을 특징으로 하며 아크 없는 스위칭 및 장기간 유지 관리가 필요 없는 작동을 제공하여 사용자 작동 및 유지 관리 비용을 크게 줄이고 중전압 전력 제어의 핵심 요구 사항을 정확하게 충족합니다.

제품 사양표

주요 기술 사양
모델 번호.	단위	비티즈 12/630G	비티즈 12/630E
전압 정격
정격전압(Ur)	kV	12	12
정격 단시간(1분) 상용주파 내전압(Ud)	kV	42	42
정격낙뢰충격내전압(Peak)(Up)	kV	75	75
정격주파수(fr)	헤르츠	50	50
현재 등급
정격전류(Ir)	A	630	630
최저 정격 접촉력에서의 회로 저항	μΩ	≤60	≤60
정격단시간내전류(lk)	카	6.3	6.3
정격 단락 기간(tk)	s	4	4
정격피크 내전류(lp)	카	6.3	6.3
정격 투입 전류	카	6.3	6.3
한계 차단 전류	A	6.3	6.3
기계적 데이터
가동 부품의 무게	kg	≤0.7	≤0.7
벨로즈와 대기로 인한 폐쇄력	N	70±30	70±30
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	N	100±40	100±40
기계적 요구 사항
열린 접점 사이의 공간	mm	6±1	6±1
평균 개방 속도(처음 75% 접촉 간격의 평균)	밀리미터/초	0.4-0.5	0.4-0.5
평균 닫힘 속도(마지막 30% 접촉 간격의 평균)	밀리미터/초	0.15-0.25	0.15-0.25
정격 추가 외부 접점 최종 힘	N	250±50	250±50
종료 작업 시 연락처 수신 거부 기간	ms	≤2	≤2
3상 접점의 비동시 폐쇄 및 개방	ms	≤2	≤2
개봉 중 최대 반동	mm	≤1	≤1
삶
보관 수명	연령	20	20
정격 기계적 내구성	타임스	300000	300000
접점 침식 제한	mm	3	3

제품 특징 및 장점

접촉기용 11kV 진공 차단기는 재료, 프로세스, 성능 및 유지 관리 측면에서 탁월한 이점을 제공하므로 까다로운 환경에 적합합니다.

- 신뢰할 수 있는 재료 및 밀봉: 헬륨 질량 분석법을 사용한 엄격한 누출 감지 기능과 함께 고순도 Cu-Cr 합금 접점 및 수입 벨로우즈를 활용하여 연간 누출율이 0.5% 미만이고 서비스 수명이 연장됩니다.

- 강력한 절연 및 환경 적응성: 고주파 유도 밀봉 기술로 강화된 이 제품은 28kV의 상용 주파수 내전압과 75kV의 낙뢰 충격 내전압을 특징으로 하며 -40℃ ~ +85℃의 넓은 온도 범위와 최대 4000m의 고도를 견딜 수 있습니다.

- 엄격한 품질 관리: 각 장치는 공장을 떠나기 전에 QR 코드 추적 기능을 통해 12가지 엄격한 검사를 거쳐 현장 불량률이 0.02% 미만입니다.

- 편리한 적응성: 주류 접촉기와 호환 가능, 도구가 필요 없는 교체, 지능형 모니터링으로 확장 가능, 35개 글로벌 기술 센터의 7x24시간 유지 관리 서비스 지원.

제품 응용

접촉기용 11kV 진공 차단기는 광범위한 응용 분야를 갖고 있으며 먼지가 많고 염수 분무가 많은 환경과 같은 복잡한 작업 조건에 적합합니다. 핵심 응용 분야에는 광산의 고전압 모터 제어, 철도 운송의 견인 보조 전원 공급 장치, 해상 석유 플랫폼의 장비, 풍력 및 태양열 변전소의 제어 회로, 데이터 센터의 고전압 UPS 시스템, 화학적 폭발 방지 영역이 포함되며 다양한 산업의 중전압 전력 시스템에 대한 안정적인 보호를 제공합니다.

자주 묻는 질문

1. 맞춤화 서비스: 유연한 공장 생산의 장점을 활용하여 다차원 맞춤화 및 OEM/ODM 서비스를 지원합니다.

2. 품질 보증: 엄격하게 선택된 핵심 구성 요소, 전체 프로세스 품질 관리 및 추적성 문의 지원;

3. 보증 및 애프터 서비스: 10년 제한 보증, 글로벌 서비스 지점에서 7×24시간 응답;

4. 설치 참고사항: 맞춤형 방습 및 충격 방지 포장; 설치 후 내압성 및 기계적 특성 테스트를 완료해야 합니다.

접촉기용 11kV 진공 차단기는 Sunway Hanguang의 50년 이상의 기술 및 제조 전문 지식을 입증합니다. 선진화된 생산 시스템과 엄격한 품질관리를 바탕으로 글로벌 시장에 적합한 고품질 제품을 생산하고 있습니다. 중국의 지능형 제조에 뿌리를 둔 이 제품은 전통적인 문제점을 해결하고 다양한 산업 조건에 적응하며 포괄적인 애프터 서비스로 보완되어 중전압 전력 제어 시스템을 위한 효율적이고 안정적인 아크 소화 솔루션을 제공하고 글로벌 시장 인지도를 확고히 합니다.
