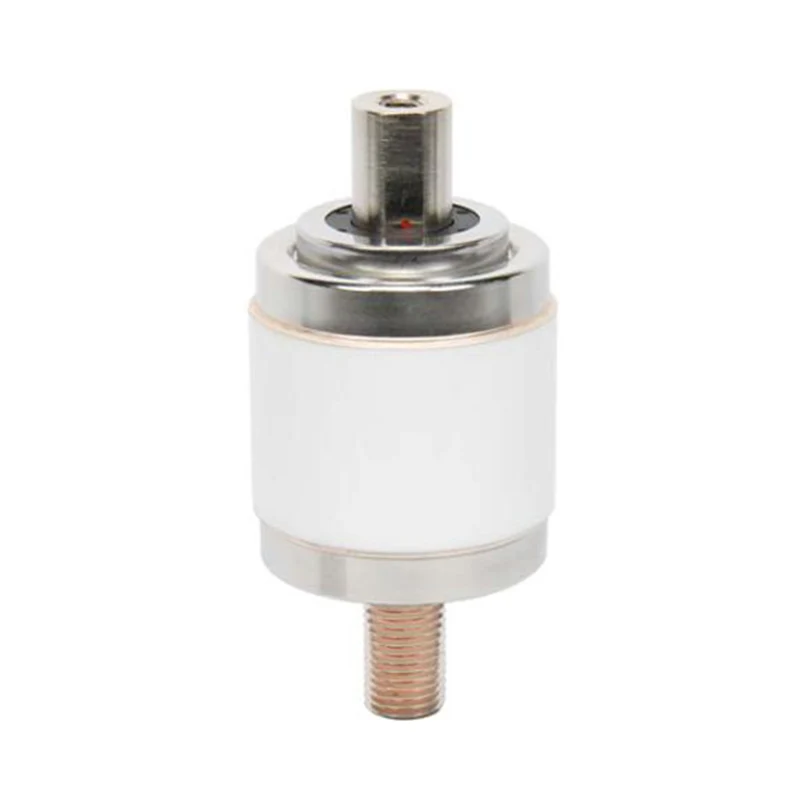

부하시 탭 절환기용 1.14KV 진공 차단기

Model: TJ040K

전기 분야에서 50년 이상의 경험을 보유한 Sunway Hanguang은 부하시 탭 절환기(OLTC)용 1.14KV 진공 차단기(핵심 모델 VITJ 1.14/1600K, VI-OLT-1.14/630-12.5 등)의 맞춤형 연구 개발을 전문으로 합니다. OLTC의 핵심 아크 소화 장치로서 50/60Hz 시스템과 호환되고 1.33×10⁻³Pa 이하의 진공도를 특징으로 하며 마이크로 아크 차단 및 재점화 제로를 달성하여 기존 제품의 많은 문제점을 해결합니다. 첨단 생산 라인과 핵심 특허를 바탕으로 이 제품은 수많은 권위 있는 인증을 통과했으며 전 세계적으로 200,000대 이상이 설치되어 유명 기업으로부터 인정을 받고 있습니다. 중국의 고품질 제조업체인 Sunway Hanguang은 신뢰할 수 있는 품질로 전력 시스템을 보호합니다.

문의 보내기

제품 설명

부하시 탭 절환기용 1.14kV 진공 차단기는 Sunway Hanguang이 OLTC용으로 특별히 맞춤 제작한 핵심 아크 소화 부품으로, 고주파 전압 조정 및 소전류 차단 요구 사항에 정확하게 부합합니다. 50/60Hz AC 시스템과 호환되며 다양한 전력 및 산업 응용 분야에 널리 사용됩니다.

전문 전기 제품 공급업체인 Sunway Hanguang은 50년 이상의 기술 축적을 통해 엄격하게 제어되는 진공도와 우수한 성능을 갖춘 부하시 탭 절환기용 1.14kV 진공 차단기를 개발하여 기존 아크 소화 제품의 문제점을 근본적으로 해결했습니다. 이 회사는 자동화된 생산 라인을 구축하기 위해 수입 장비에 의존하고 있으며 40개 이상의 핵심 특허를 보유하고 있으며 여러 권위 있는 인증을 통과했습니다. 상당한 글로벌 설치 기반을 통해 극한의 작업 조건에서 풍부한 경험을 축적했습니다.

제품 특징 및 핵심 장점

부하시 탭 절환기용 1.14KV 진공 차단기 시리즈는 OLTC의 고주파 작동 특성에 최적화되어 선도적인 종합 성능을 입증하고 전문 공장으로서 Sunway Hanguang의 제조 강점을 보여줍니다.

1. 우수한 소호 성능

고순도 Cu-Cr 합금 접점을 사용하여 전류 초핑 값이 <3A로 작동 과전압을 억제합니다. 아크 에너지가 낮고, 접점 부식이 기존 제품에 비해 90% 감소하여 소전류 차단 시 매우 강한 안정성을 제공합니다.

2. 유지보수가 필요 없는 매우 긴 수명

수입 스테인리스 스틸 벨로우즈를 장착하여 연간 누출율 <0.5%, 기계적 수명 200만 사이클 초과, 전기 수명 100만 사이클로 엄격한 밀봉을 보장하여 30년 무정비 작동을 달성하고 운영 및 유지 관리 비용을 절감합니다.

3. 복잡한 작업 조건에 적응 가능

통합 성형 하우징은 탁월한 절연 기능을 제공하고 내압 표준을 충족합니다. 넓은 온도 범위, 높은 고도, 높은 염수 분무 및 강한 진동을 견딜 수 있어 탁월한 적응성을 제공합니다.

4. 엄격한 품질 관리 + 포괄적인 서비스

각 제품은 15가지 종합 검사를 거치며 QR 코드 추적성을 지원합니다. 실패율은 0.008%로 낮으며 주류 OLTC 플랫폼과 호환됩니다. 전 세계 50개 지역 기술 센터에서 7x24시간 애프터 서비스를 제공합니다.

제품 매개변수 테이블

주요 기술 사양
전압 정격
정격전압(Ur)	kV	1.14
정격 단시간(1분) 상용주파 내전압(Ud)	kV	21
정격낙뢰충격내전압(Peak)(Up)	kV	40
정격주파수(fr)	헤르츠	50
현재 등급
정격전류(Ir)	A	1250
최저 정격 접촉력에서의 회로 저항	μΩ	≤60
정격단시간내전류(lk)	카	10
정격 단락 기간(tk)	s	4
정격피크 내전류(lp)	카	10
정격 투입 전류	카	6.3
한계 차단 전류	A	10
기계적 데이터
가동 부품의 무게	kg	≤0.6
벨로즈와 대기로 인한 폐쇄력	N	70±30
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	N	120±40
기계적 요구 사항
열린 접점 사이의 공간	mm	3±1
평균 개방 속도(처음 75% 접촉 간격의 평균)	밀리미터/초	0.4-0.5
평균 닫힘 속도(마지막 30% 접촉 간격의 평균)	밀리미터/초	0.15-0.25
정격 추가 외부 접점 최종 힘	N	250±50
종료 작업 시 연락처 수신 거부 기간	ms	≤2
3상 접점의 비동시 폐쇄 및 개방	ms	≤2
개봉 중 최대 반동	mm	≤1
삶
보관 수명	연령	20
정격 기계적 내구성	타임스	300000
접점 침식 제한	mm	3

제품 적용 시나리오

주로 도시 배전 네트워크, 신에너지 부스터 스테이션 및 철도 운송 시스템에 사용되는 다양한 유형의 변압기에 널리 적용 가능합니다. 이 제품은 오일 프리 및 SF₆ 프리 배출을 특징으로 하며 환경 동향에 부합하고 안정적인 전력 품질에 대한 핵심 보장을 제공하며 "Made in China"의 강점을 보여줍니다.
