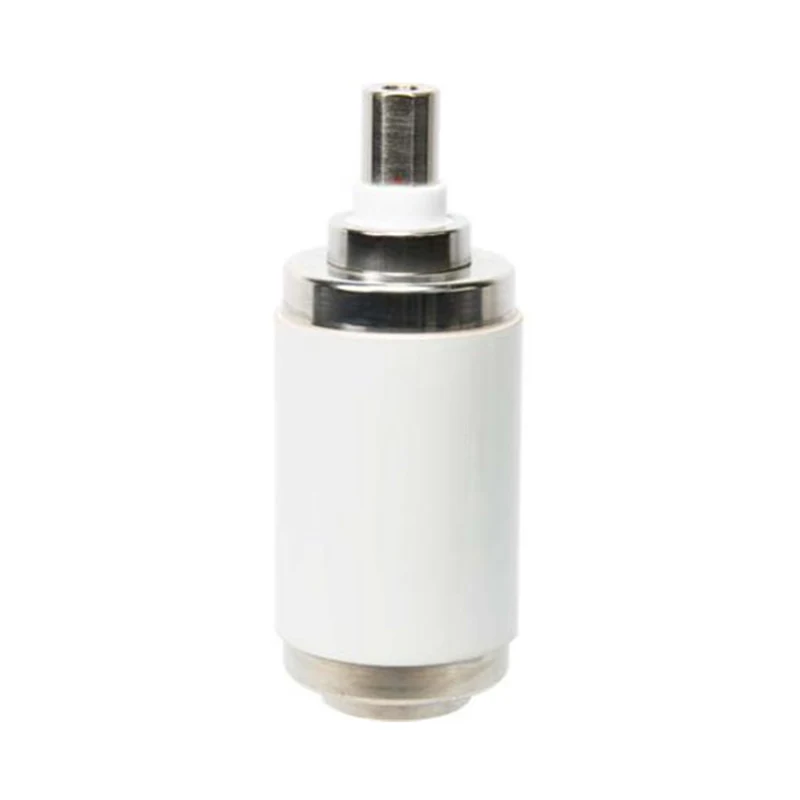

발전기 VCB용 11kV 진공 차단기

Model: TD336G

전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 발전기 회로 차단기(GCB)용으로 특별히 설계된 코어 소호 장치인 발전기 VCB용 11kV 진공 차단기를 개발했습니다. 이 제품은 50/60Hz AC 시스템과 호환되며 초고진공 기술을 통해 아크 없는 스위칭을 달성하고 기존의 단점을 극복합니다. 엄격한 표준과 강력한 기술 전문성을 바탕으로 전 세계 발전 부문에서 신뢰할 수 있는 공급업체가 되었으며 중전압 전기 제조 분야에서 중국의 강점을 보여주었습니다.

문의 보내기

제품 설명

발전기 VCB용 11kV 진공 차단기는 Sunway Hanguang의 맞춤형 코어 아크 소화 장치로, 발전기 회로 차단 및 결함 격리를 담당하고 시스템 안전을 보호하는 GCB용으로 특별히 설계되었습니다. 이 제품은 50/60Hz AC 시스템과 호환되며 진공도는 1.33×10⁻³Pa 이하이며 아크 없는 스위칭 및 재점화 제로를 달성하여 빠른 마모 및 복잡한 유지 관리와 같은 기존 제품의 단점을 해결합니다.

Sunway Hanguang은 최고 수준의 국제 장비를 활용하고 35개의 핵심 특허를 보유하고 있는 현대적인 지능형 제조 공장을 보유하고 있습니다. 해당 제품은 KEMA 및 CESI 인증을 받았으며 전 세계적으로 200,000개 이상의 장치가 설치되었으며 State Grid, GE 등에서 인정을 받았습니다. 발전기 VCB용 11kV 진공차단기는 당사의 핵심 강점을 보여주는 대표 제품입니다.

제품 매개변수

전기 등급(3상) 대칭 기반
정격 주파수	50/60Hz
정격 최대 라인-라인 전압	12kV, R.M.S
정격 전력 주파수 내전압:공기	42kV, R.M.S
정격 임펄스 내전압:공기	95kV, 피크
정격 정상 전류	1600A
정격단락전류(3상 대칭기준)	31.5kA,r.m.s
정격 SC 차단 전류의 DC 구성 요소 백분율	50%
정격 단락 전류 만들기	80kA, 피크
단시간 전류의 정격 지속 시간	4초
정격 단시간 전류	31.5kA,r.m.s
정격 피크 내전류	80kA, R.M.S
최소 폐쇄력에서 최대 접촉 저항	18마이크로옴
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
정격 작동 순서	o-0.3s-co-180s-co
기계적 데이터
인터럽터 무게(근사치)	3.13kg
가동부 중량(근사치)	1.28kg
벨로와 대기로 인한 폐쇄력	120±50N
풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	190±60N
기계적 요구사항(참조 VCB)
1.접촉 스트로크	11±1mm
2.개방속도(접촉간격 75의 평균)	1.1±0.2m/초
3.개방 중 최대 초과 이동	2mm
4.개방 시 최대 반동	2mm
5.폐쇄 속도(마지막 30% 접촉 간격의 평균)	0.6±0.2m/초
6.최대 컨택 바운스 기간(최대 2회 바운스 포함)	2ms 이하
7. 정격 접촉 압축력	3150±200N
8.3상 접점의 비동시 폐쇄 및 개방	2ms 이하
수명(예상)
1. 정격 정상 전류에서의 전기적 수명	50,000작업
2.정격단락전류에서의 전기적 수명	100개 작업
3. 기계적 수명	50,000작업
4. 침식 한계에 접촉	3mm
5.유통기한	20년
1. IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다. 2.* 요청 시 제공되는 정격 특성
