발전기 VCB용 33kV 진공 차단기

Model: TD545K

전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 발전기 회로 차단기(GCB)용으로 특별히 맞춤 제작된 코어 아크 소화 장치인 발전기 VCB용 33kV 진공 차단기를 제작했습니다. 이 제품은 50/60Hz AC 시스템과 호환되며 1.33×10⁻³Pa 이하의 진공도를 특징으로 하여 아크 없는 중단 및 재점화 제로를 달성합니다. 엄격한 표준과 권위 있는 인증을 바탕으로 전 세계 발전 부문에서 신뢰받는 핵심 부품 공급업체로 자리매김했습니다. 생산 기지는 중국에 있으며 효율적인 대량 생산과 엄격한 품질 관리를 위한 스마트 공장을 활용하여 다양한 발전 시스템을 안정적으로 보호합니다.

문의 보내기

제품 설명

발전기 VCB용 33kV 진공 차단기는 Sunway Hanguang이 GCB용으로 맞춤 제작한 핵심 아크 소화 장치로, 발전 시스템에서 결함 격리 및 단락 보호의 중요한 기능을 수행합니다. 50/60Hz AC 시스템과 호환되며 대규모 발전 시나리오에서 빈번한 작동과 단락 영향을 효과적으로 처리할 수 있습니다.

Sunway Hanguang은 수입 장비를 활용하여 지능형 생산 라인을 구축하고 35개의 핵심 특허를 보유하는 등 50년 넘게 전기 분야에 깊이 관여해 왔습니다. 해당 제품은 KEMA, CESI 등 권위 있는 인증을 통과했으며, 전 세계적으로 120,000대 이상 설치되었으며, Huaneng, GE, Siemens 등 유명 기업으로부터 인정을 받으며 중국 제조업체의 저력을 보여주고 있습니다.

제품 매개변수

전기 등급(3상) 대칭 기반
정격주파수	50/60Hz
정격전압	40.5kV,r.m.s
정격 단시간 상용주파 내전압(1분)	95kV, R.M.S
정격 번개 전류 내전압	185kV, 피크
정격전류	2000A
최저 정격 접촉력에서의 회로 저항	≤20마이크로 옴
정격단락차단전류	25kA, R.M.S
정격 단시간 내전류	25kA, R.M.S
정격 단락 기간	4초
정격 피크 내전류	63kA, R.M.S
정격단락투입전류	63kA, R.M.S
최대. DC 성분	40%
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
정격 작동 순서	O-0.3(0.5)s-CO-180s-CO
기계적 데이터
인터럽터 무게(근사치)	8.23kg
가동 부품의 무게	3.74kg
벨로즈와 대기로 인한 폐쇄력	170±40N
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	320±50N
기계적 요구사항(참조 VCB)
열린 접점 사이의 공간	18±2mm
평균 열림 속도(접촉 간격의 처음 75% 평균)	1.6±0.3m/초
평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	1.3±0.2m/초
정격 추가 외부 접점 최종 힘	2500±200N
종료 작업 시 연락처 수신 거부 기간	2ms 이하
3상 접점의 비동시 폐쇄 및 개방	2ms 이하
개봉 중 최대 리바운드	2mm 이하
삶
정격 정상 전류에서의 전기적 수명	20,000개의 작업
정격 단락 전류에서의 전기적 수명	50개의 작업
기계적 수명	30,000개의 작업
접촉 침식 한계	3mm
유통기한	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다. 요청 시 제공되는 정격 특성

제품 특징 및 핵심 장점

발전기 VCB용 33kV 진공 차단기는 성능과 신뢰성이 뛰어나 대규모 발전 시나리오에 필요한 높은 표준을 완벽하게 충족합니다.

- 뛰어난 아크 소화 보호: 전류 차단 값이 3A 미만인 고순도 Cu-Cr 합금 접점을 사용하여 발전기 절연을 보호합니다. 헬륨 질량 분석기 누출 감지와 결합된 수입 벨로우즈는 연간 누출율이 0.5% 미만으로 안정적인 작동을 보장합니다.

- 탁월한 환경 저항성: 세라믹 쉘과 금속 플랜지의 통합 설계로 전원 주파수 내전압 95kV/1분, 낙뢰 충격 내전압 185kV, -40℃~+85℃의 넓은 온도 범위 및 고도 4000미터에 대한 저항성을 갖추고 있어 복잡한 작업 조건에 적합합니다. - 최고의 품질 관리: 각 장치는 QR 코드 추적성을 갖춘 15가지 종합 검사를 거쳐 0.01% 미만의 실패율을 기록하며 Sunway Hanguang의 지능형 공장의 정교한 제조 능력을 입증합니다.

- 높은 적응성과 손쉬운 유지 관리: 주류 GCB 플랫폼과 호환되며 도구가 필요 없는 교체 및 지능형 모니터링 확장을 지원합니다. 40개의 글로벌 기술 센터에서 7x24시간 서비스를 제공합니다.

제품 적용 시나리오

발전기 VCB용 33kV 진공 차단기는 화력 발전소, 가스 터빈 발전소, 원자력 발전소, 해상 풍력 변전소 등에 적합한 광범위한 응용 분야를 갖추고 있습니다. 또한 대규모 에너지 저장 장치, 해양 전력 시스템 및 데이터 센터 비상 전원 공급 장치에도 사용할 수 있어 발전 시스템에 대한 안정적인 보호를 제공합니다.

자주 묻는 질문

1. 맞춤화 서비스: 전류, 작동 주파수 및 지능형 모니터링 모듈의 맞춤화를 지원하여 광범위한 OEM/ODM 서비스를 제공하고 제조업체의 유연한 적응 능력을 보여줍니다.

2. 품질 보증: 핵심 구성 요소는 전체 프로세스 품질 관리 및 추적 가능한 전자 기록을 통해 유명 브랜드에서 신중하게 선택되어 안정적이고 신뢰할 수 있는 품질을 보장합니다.

3. 보증 및 애프터 서비스: 10년 제한 보증, 현장 진단, 교육 및 예비 부품 공급을 제공하는 글로벌 서비스 지점을 통해 시기적절한 대응을 보장합니다.

4. 설치 참고 사항: 운송 중 방습 및 충격 방지 포장, 표준 설치 절차, 설치 후 시운전 전 내전압 및 기계적 특성 테스트.

브랜드 약속

선도적인 중국 제조업체인 Sunway Hanguang은 "품질 우선, 고객 최우선"이라는 철학을 고수하며 전 세계 고객에게 발전기 VCB용 고품질 33kV 진공 차단기를 제공하기 위해 최선을 다하고 있습니다. 우리는 지속적으로 제품과 서비스를 개선하고 글로벌 발전 분야에서 핵심 부품의 우선 공급업체가 되기 위해 노력하며 글로벌 에너지 안보와 발전에 기여합니다.

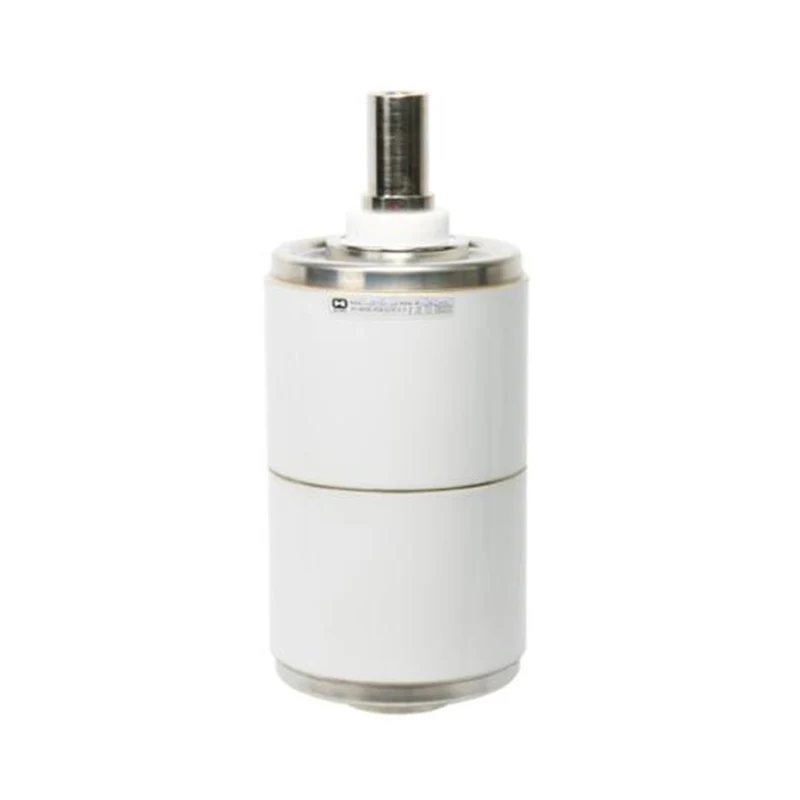

33kV Vacuum Interrupter For Generator VCB
