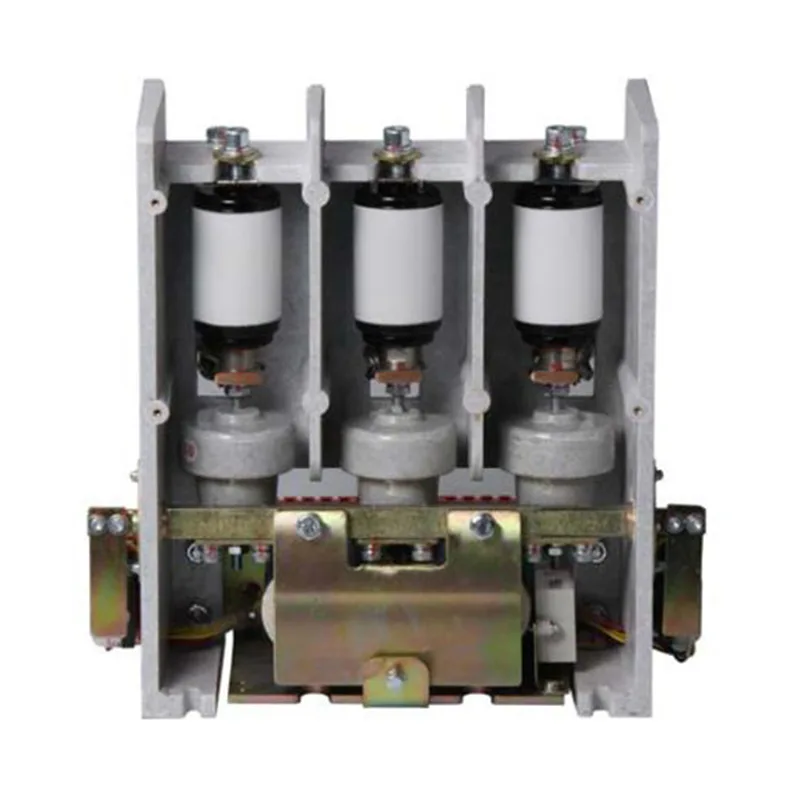

3.6KV 진공접촉기

Model: VSHC-3.6-400

Sunway Hanguang 3.6KV 진공 접촉기는 VSHC 및 VC-3.6 시리즈를 포함하는 50/60Hz AC 중전압 배전 시스템의 핵심 제어 장치입니다. 정격전류 200A~1250A로 연속운전시 최대 300회/시간, 단시간 운전시 최대 600회의 빈번한 개폐동작에 적합하며, 모터, 변압기 등 부하의 빈번한 개폐에 사용됩니다. 50년 이상의 업계 경험, 첨단 기술 및 포괄적인 서비스를 바탕으로 이 제품은 전 세계 500개 이상의 프로젝트에서 안정적으로 작동하므로 까다로운 작동 조건에서 선호되는 선택이며 글로벌 시장 요구에 적응할 수 있습니다.

문의 보내기

제품 설명

Sunway Hanguang 3.6KV 진공 접촉기는 IEC 60947-4-1과 같은 국제 및 산업 표준을 준수하는 VSHC-3.6-200A/400A와 같은 핵심 모델을 갖추고 있습니다. 이 제품은 고순도 Cu-Cr 접촉식 진공 단속기와 최적화된 쌍안정 MAC 영구 자석 구동 메커니즘을 활용하고 일회성 밀봉 공정과 완벽한 품질 관리 시스템을 통합하여 안정적인 작동을 보장합니다. 우리 공장에는 다양한 고급 테스트 장비가 갖추어져 있습니다. 이 제품은 전 세계적으로 200,000개 이상의 장치가 설치되어 많은 국가로 수출되는 주류 중전압 배전반과 호환됩니다. 지난 10년 동안 수출량이 매년 10% 이상씩 성장해 왔으며 오랫동안 바오우강철, ABB 등 유명 기업에 제품을 공급해 왔습니다.

핵심 제품 특징

1. 우수한 아크 소화 성능, 안정적이고 제어 가능한 작동

3.6KV 진공 접촉기는 진공도가 1.33×10⁻³Pa 이하인 일회용 밀봉형 진공 차단기를 사용합니다. 고순도 Cu-Cr 접점은 <3A의 전류 차단 값으로 아크 없는 스위칭을 달성합니다. AC-3 조건에서 250,000주기, AC-4 조건에서 100,000주기의 전기 수명을 가지며 12년 이상 문제 없이 작동하고 고장률은 0.008% 미만입니다.

2. 고주파 애플리케이션에 적합한 고급 작동 메커니즘

최적화된 쌍안정 MAC 영구 자석 구동 메커니즘을 갖춘 이 장치는 AC120V/220V의 넓은 전압 입력을 지원하며 닫는 시간은 200ms 이하, 개방 시간은 60ms 이하입니다. 기계적 수명은 100만 주기이고 10,000회 작동 시 유지 관리가 필요하지 않으므로 고주파 시작-중지 시나리오에 적합합니다.

3. 견고한 단열 구조, 강력한 환경 적응성

에폭시 수지 APG 공정은 IV 수준의 오염 환경에 적응하여 극을 캡슐화하고 밀봉합니다. 여러 차례의 엄격한 테스트를 거친 후 -40℃~+80℃와 같은 극한 조건과 고도 4000m에서 안정적으로 작동할 수 있으며 전자기 간섭 저항은 EMC 클래스 4에 도달합니다.

4. 편리한 설치 및 유지 관리, 관리 가능한 운영 비용

모듈식 설계는 주류 배전반과 호환되므로 한 사람이 검사하고 교체할 수 있습니다. 완전 밀폐형 구조로 30년 동안 특별한 유지보수가 필요하지 않아 기존 장비에 비해 운영 비용을 85% 이상 절감할 수 있습니다. 퓨즈와 함께 사용하면 1000MVA 오류 회로를 처리할 수 있습니다.

5. 환경 친화적인 강력한 지능형 확장성

3.6KV 진공 접촉기에는 지능형 모니터링 모듈이 선택적으로 장착되어 운영 및 유지 관리 플랫폼에 액세스하기 위한 다중 통신 프로토콜을 지원할 수 있습니다. 이 제품은 유해한 가스를 배출하지 않으며 여러 국제 인증을 통과했으며 규정을 준수하는 공급업체로서 글로벌 시장 접근 요구 사항을 충족합니다.

6. 강력한 지원과 포괄적인 품질 관리 및 서비스

당사는 전문제조업체로서 연간 350,000개의 진공차단기를 생산하고 있으며, 각 제품은 20번의 공장검사를 받고 있습니다. 전 세계적으로 80개의 기술 지원 센터를 보유하고 있으며 10년 보증을 제공하고 중국에서는 24시간 현장 응답, 해외에서는 72시간 응답을 제공합니다.

제품 매개변수

유형 양식	VSHC-3.6
정격작업전압(KV)	3.6
정격작업전류(A)	200/400
정격주파수(Hz)	50/60
정격열전류(A)	200/400
정격투입용량(A)	2000/4000
정격차단용량(A)	1600/3200
한계 차단 용량(A)	2000/4000
정격단시간전류(A/S)	2000/4,4000/4
운영주기	장시간(Time/hr):300
운영주기	단시간(Time/hr):600
작동 방법	비래치
기계적 수명(man.)	1000000
전기적 수명(남)	AC-3(남자):250000
전기적 수명(남)	AC-4(남자):100000
동작전압(V)	AC120/AC220/
종료시간(ms)	≤200
영업 시간	전기 홀드 유형(ms): ≤160
영업 시간	기계적 유지 유형(ms): ≤60
상용주파 내전압	주회로(kV):18
상용주파 내전압	2차(kV):2
보조 스위치	3a+3b
전체 치수(높이너비깊이)	354364215
