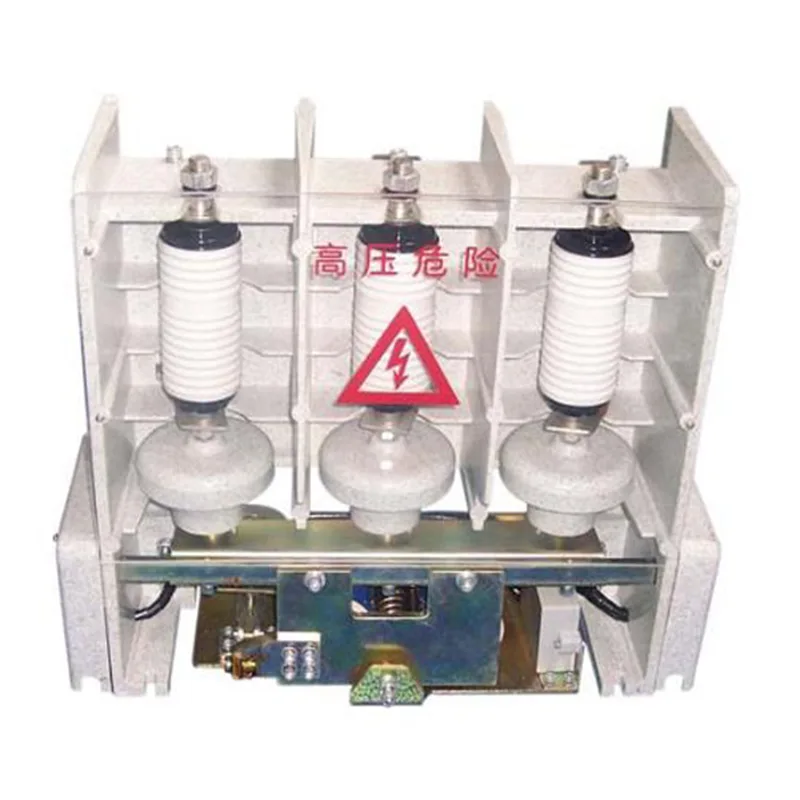

7.2KV 진공접촉기

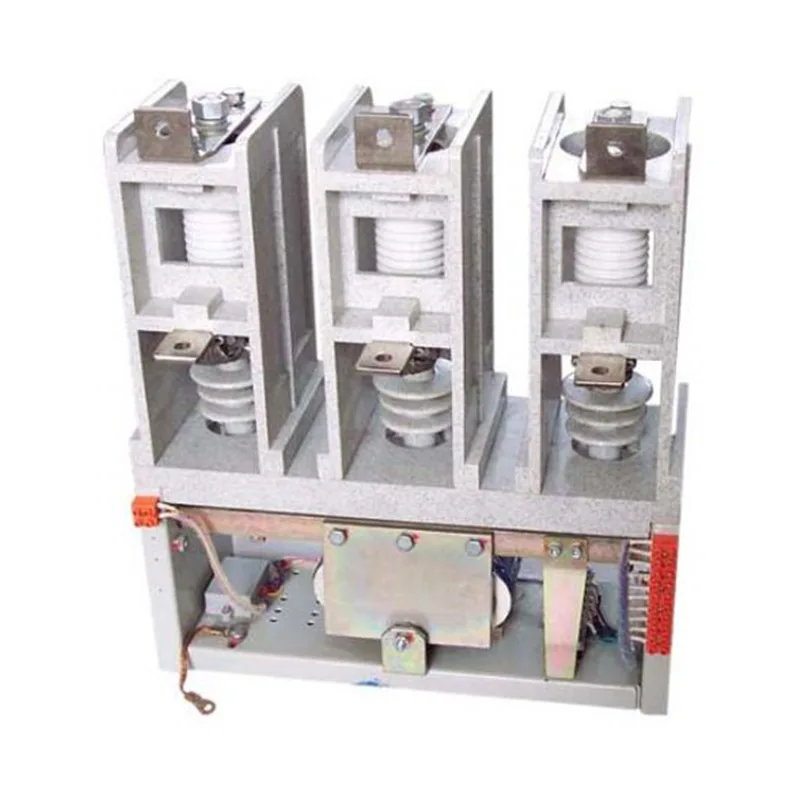

Model: VSHC-7.2-400B, VSHC-7.2-400A

Sunway Hanguang 7.2KV 진공 접촉기는 VSHC 및 VC-7.2 시리즈를 특징으로 하는 50/60Hz AC 중전압 배전용 핵심 제어 장치입니다. 160A~1250A의 정격 전류를 통해 연속 사용의 경우 시간당 최대 300회 작동, 단기 사용의 경우 시간당 최대 600회 작동으로 고주파 작동에 적합합니다. 50년 이상의 R&D 경험을 바탕으로 국제적으로 선도적인 기술과 전체 체인 품질 관리를 통합한 이 제품의 뛰어난 성능은 전 세계 다양한 산업 분야의 까다로운 조건에서 널리 적용되도록 했습니다. 신뢰할 수 있는 고압 전기 장비 제조업체인 이 회사는 전 세계적으로 250,000대 이상의 장치를 누적 설치했으며, 제품은 해외로 수출되어 산업용 고주파 부하 제어에 선호되는 선택이 되었습니다.

문의 보내기

제품 설명

Sunway Hanguang 7.2KV 진공 접촉기는 VSHC-7.2A/B 및 VC-7.2 시리즈의 여러 모델을 포괄하는 고전압 모터 및 커패시터 뱅크와 같은 부하의 빈번한 전환에 중점을 둡니다. 1968년에 설립된 이 회사는 고순도 Cu-Cr 접촉 진공 단속기와 최적화된 쌍안정 MAC 영구 자석 구동 메커니즘을 활용합니다. 수많은 국제 및 산업 표준을 엄격히 준수하여 주류 중전압 개폐 장치와 호환됩니다. 이 제품은 오랫동안 국내외 유명 기업에 공급되어 왔으며, 연평균 수출 성장률이 10%를 초과하여 중국 초고압 전기 분야에서 경쟁력이 매우 높은 제품입니다.

핵심 제품 특징

1. 우수한 아크 소멸, 안정적이고 제어 가능

7.2KV 진공 접촉기는 단일 단계 밀봉 공정을 사용하여 자체 개발한 최적화된 진공 차단기를 장착하고 있으며 진공도는 1.33×10⁻³Pa 이내로 엄격하게 제어됩니다. 고순도 Cu-Cr 접점은 무아크 스위칭을 달성하여 아크 재점화 위험을 제거합니다. AC-3 조건에서 250,000주기, AC-4 조건에서 100,000주기의 전기 수명을 자랑합니다. 수백만 번의 작동 테스트와 가속 노화 테스트를 거쳐 현장에서 15년 이상 무결점 작동을 달성했으며 고장률은 0.007% 미만입니다.

2. 고주파에 적합한 고급 메커니즘

7.2KV 진공 접촉기는 최적화된 쌍안정 MAC 영구 자석 구동 메커니즘을 채택하여 AC120V/220V의 넓은 전압 입력을 지원합니다. 닫힘 시간은 200ms 이하, 열림 시간은 60ms 이하로 빠르며 다양한 안전 기능과 다중 모드 제어 기능을 갖추고 있습니다. 최대 100만 주기의 기계적 수명, 10,000회 작동 내에서 유지 관리가 필요 없으며 산업 응용 분야의 고주파 시작-정지 시나리오에 매우 적합합니다.

3. 견고한 절연성과 폭넓은 적응성

밀봉된 폴은 에폭시 수지 APG로 일체형으로 캡슐화되어 오염 및 결로에 대한 탁월한 저항성을 제공하며 IV 수준 오염 환경에 적합합니다. -45℃ ~ +85℃ 범위의 환경, 최대 4000미터 고도, 높은 염수 분무 및 강한 전자기 간섭 시나리오에서 안정적으로 작동할 수 있으며 전자기 간섭 저항은 최대 EMC 클래스 4입니다.

4. 쉬운 설치 및 유지 관리, 통제 가능한 비용

모듈형 설계는 주류 배전반과 호환되며 기존 도구를 사용하여 한 사람이 설치 및 유지 관리를 완료할 수 있습니다. 완전 밀폐형 구조로 30년 동안 특별한 유지보수가 필요하지 않아 기존 장비 대비 운영 및 유지관리 비용이 85% 이상 절감됩니다. 전용 퓨즈와 함께 사용하면 1000MVA 오류 회로에 적용할 수 있습니다.

5. 지능형 확장 및 환경 규정 준수

옵션으로 제공되는 다기능 지능형 모니터링 모듈을 사용하면 지능형 운영 및 유지 관리 플랫폼에 원활하게 통합할 수 있도록 다양한 주류 통신 프로토콜을 지원합니다. 오일 프리 및 SF6 프리 제품으로 국제 환경 표준을 준수하며 글로벌 시장 요구 사항을 충족하기 위한 국제 인증 옵션과 함께 여러 시스템 인증을 통과했습니다.

6. 강력한 지지와 포괄적인 서비스

이 회사는 고급 테스트 장비 전체 세트를 갖추고 있으며 각 7.2KV 진공 접촉기는 추적이 가능한 20번의 공장 검사를 거칩니다. 연간 생산 능력은 350,000개의 진공 인터럽터에 이릅니다. 전 세계 150개 기술 지원 센터를 통해 당사는 국내에서는 24시간 현장 응답, 해외에서는 72시간 응답 및 10년 보증을 포함한 전체 주기 서비스를 제공합니다. 전문공급업체로서 엄격한 품질관리를 통해 고객의 권리를 보장합니다.

제품 매개변수

유형 양식	VSHC-7.2A	VSHC-7.2B
정격작업전압(KV)	7.2
정격작업전류(A)	160/250/400/630
정격주파수(Hz)	50/60
정격열전류(A)	160/250/400/630
정격투입용량(A)	1600/2500/4000/6300
정격차단용량(A)	1280/2000/3200/5040
한계 차단 용량(A)	1600/2500/4000/6300
정격단시간전류(A/S)	1600/4,2500/4,4000/4,6300/4
운영주기	장시간(Time/hr):300
	단시간(Time/hr):600
작동 방법	비래치
기계적 수명(man.)	1000000
전기적 수명(남)	AC-3(남자):250000
	AC-4(남자):100000
동작전압(V)	AC120/AC220
종료시간(ms)	≤200
영업 시간	전기 홀드 유형(ms): ≤160
	기계적 유지 유형(ms): ≤60
상용주파 내전압	주회로(kV):32
	2차(kV):2
보조 스위치	3a+3b
전체 치수(높이너비깊이)	450400218	400443252
