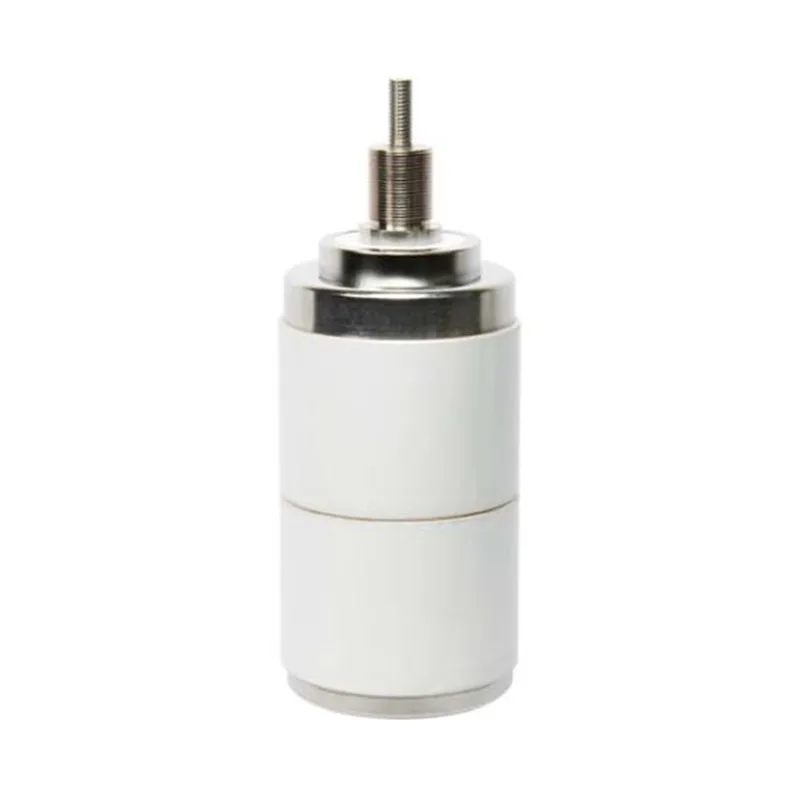

고속 스위치용 36KV 진공 차단기

업계에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 1968년 후베이성 ​​Xiaogan High-tech Zone에서 설립되었으며 진공 전기 장비의 연구 및 생산에 중점을 두고 있습니다. 이 고속 스위칭용 36kV 진공 차단기는 정격 전압 36kV AC, 최대 작동 전압 40.5kV AC를 가지며 50/60Hz 시스템과 호환되며 정격 전류는 2500A로 35kV 장비의 효율적이고 안정적인 작동 요구 사항에 중점을 둡니다.

고속 스위칭용 36kV 진공 차단기는 단일 스테이지 씰링, 고순도 Cu-Cr 접점 및 316L 벨로우즈와 같은 핵심 프로세스를 채택하여 여러 국제 및 산업 표준을 준수합니다. 연간 생산량과 판매량이 350,000대에 달하는 당사는 오랫동안 국내외 유명 기업에 공급해 왔으며 세계 여러 지역으로 수출하고 있으며 지난 10년 동안 연평균 수출 증가율이 10%를 초과하여 글로벌 초고압 배전 분야에서 신뢰받는 핵심 부품 공급업체로 자리매김했습니다.

핵심 제품 특징

1. 우수한 마이크로 아크 차단, 안정적이고 오래 지속되는 작동

고속 스위칭용 36kV 진공 차단기는 Cu-Cr 종방향 자기장 접점과 결합된 고진공 밀봉 기술(공장 진공도 1.33×10⁻³Pa 이상)을 채택하고 전류 차단 값은 <3A로 무아크/마이크로 아크 차단을 달성하여 접점 침식을 90% 줄입니다. 이중 누출 감지와 결합된 단일 단계 밀봉 프로세스는 연간 누출율 <0.5%, 기계적 수명 30,000주기, 전기적 수명 20,000주기, 보증 기간 20년, 고장률 0.006% 미만으로 뛰어난 안정성을 보여줍니다.

2. 고속 응답성과 우수한 고주파 성능

평균 개방 속도 1.5±0.3m/s, 폐쇄 속도 1.1±0.2m/s로 고주파 작동 조건에 맞게 최적화된 기계적 구조. 접점 바운스 및 3상 동기성은 모두 2ms 이하이며 O-0.3(0.5)s-CO-180s-CO 작동 시퀀스에 적합합니다. 정밀한 접촉 압력 설계와 결합된 수입 316L 벨로우즈는 정확하고 제어 가능한 개폐 동작을 보장하여 빠른 전환의 핵심 요구 사항을 충족합니다.

3. 혹독한 환경에도 견딜 수 있는 견고한 단열구조

세라믹 쉘과 금속 플랜지의 통합 설계는 70/95kV(1분)의 상용 주파수 내전압과 170/185kV(피크값)의 낙뢰 충격 내전압을 제공합니다. 여러 환경 테스트를 통과했으며 오염 수준 IV에 적합합니다. EMC Class 4 전자기 간섭 저항과 우수한 내식성 및 충격 저항성을 갖추고 -45℃~+85℃, 다습, 고고도 등 가혹한 환경에서도 안정적으로 작동할 수 있습니다.

4. 편리하고 제어 가능한 운영 및 유지 관리, 강력한 지능형 확장성

옵션으로 제공되는 지능형 모니터링 모듈은 다중 통신 인터페이스와 호환되며 지능형 운영 및 유지 관리 플랫폼에 원활하게 통합됩니다. 완전 밀폐형 구조로 빈번한 유지보수가 필요하지 않아 유지보수 비용이 80% 이상 절감됩니다. 빠른 교체와 도구가 필요 없는 유지 관리를 지원하며 ABB, Siemens 등 주류 36kV 고속 스위칭 플랫폼과 완벽하게 호환되어 강력한 호환성을 제공합니다.

5. 환경 준수 및 권위 있는 기관의 인증

오일 프리 및 SF6 프리 배출은 환경 요구 사항을 충족합니다. ISO 9001:2008 및 여러 국제 산업 표준의 인증을 받았으며 KEMA 및 중국 전력 연구소와 같은 권위 있는 기관의 테스트를 거쳤습니다. 선택적으로 CE 및 UL 국제 인증을 사용할 수 있어 신뢰할 수 있는 품질 보증을 제공합니다.

6. 회사의 강점, 포괄적인 서비스 보증으로 뒷받침됩니다.

고급 생산 및 테스트 장비 전체 세트의 지원을 받아 완벽한 품질 관리 프로세스가 확립되었습니다. 고속 스위치용 각 36kV 진공 차단기는 15번의 공장 검사를 거쳐 추적 가능한 아카이브를 생성합니다. 전 세계 80개 기술 지원 센터를 통해 당사는 판매 전 맞춤화, 공정 중 공장 검사, 7×24시간 애프터 서비스를 제공합니다. 핵심 지역에 대해서는 신속한 현장 서비스가 가능하며, 10년 제한 보증이 제공됩니다.

제품 매개변수

핵심 애플리케이션 시나리오

1. 35kV 스마트 배전망: 이미 State Grid 및 Southern Power Grid 프로젝트에서 구현된 스마트 변전소의 결함 격리 및 전력 품질 관리에 적합합니다.

2. 신에너지 발전소: 풍력 및 태양광 SVG 장치와 그리드 연결 스위칭에 사용되며 극한의 실외 환경에 적응하여 청정 에너지를 그리드에 통합하는 것을 촉진합니다.

3. 철도 운송 부문: 강한 진동과 전자기 간섭에 강하며 상하이 및 베이징 지하철 등의 35kV 견인 전원 공급 시스템에 사용됩니다.

4. 석유화학 산업: 부식 방지 및 결로 방지, 방폭 요구 사항을 충족하며 PetroChina 및 Sinopec과 같은 회사에 장기간 공급해 왔습니다.

5. 대규모 산업 플랜트: 고주파 작동 및 복잡한 전자기 환경에 적응하여 철강 및 건축 자재와 같은 산업의 중요 부하에 대한 전원 공급을 보장합니다.

6. 중요한 공공 시설: 공항, 데이터 센터 등에 대한 신속한 전환 보호를 제공하여 정전 손실을 방지합니다.

7. 해양 플랫폼 및 선박: 높은 염수 분무 및 높은 습도 환경에 적응하고 조선 산업 표준을 준수하여 해양 작업을 위한 안정적인 전원 공급을 보장합니다.

8. 주요 해외 프로젝트: 전 세계 여러 지역의 전력망 표준에 맞춰 대량 생산하고 동남아시아 및 중동 프로젝트에 적용하여 "Made in China" 제품의 경쟁력을 입증했습니다.
