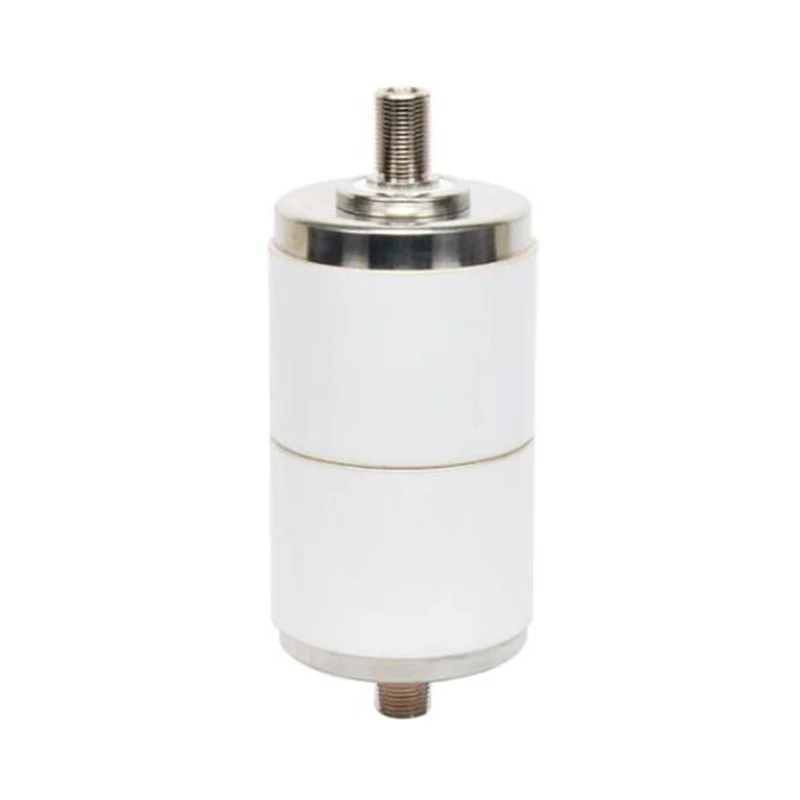

실외 VCB용 36KV 진공 차단기

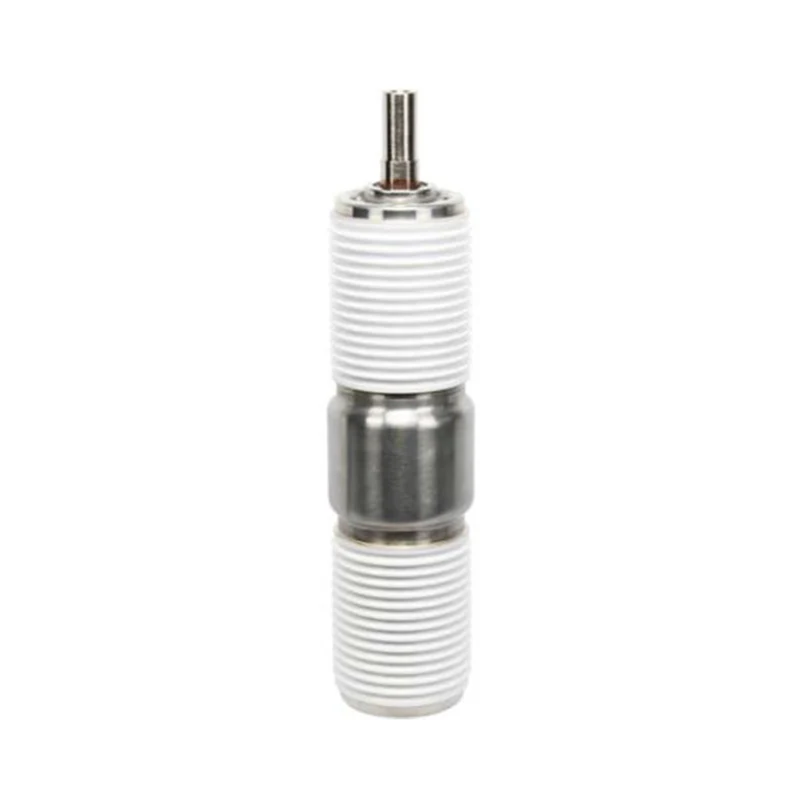

Model: TD524A, TD524H

실외 VCB용 Sunway Hanguang 36KV 진공 차단기는 핵심 모델 VITD 36/1250-20A 및 VITD 36/1250-20H를 갖춘 실외 진공 회로 차단기(VCB)의 핵심 아크 소화 장치입니다. 진공도가 1.33×10⁻³Pa 이하인 50/60Hz AC 시스템에 적합하며 안전한 아크 소화 및 재점화 제로를 달성합니다.

문의 보내기

제품 설명

실외 VCB용 36KV 진공 차단기는 Sunway Hanguang이 실외 VCB용으로 특별히 개발한 핵심 부품으로 회로 스위칭 및 고장 보호를 위한 아크 소화에 중요한 역할을 하며 다양한 복잡한 36KV 실외 배전 조건에 적합합니다. 전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 고급 생산 라인과 20개 이상의 핵심 특허를 바탕으로 36KV 실외 조건의 문제점을 해결합니다. 수많은 국제 및 국내 테스트를 통과했으며 전 세계적으로 80,000개 이상의 장치가 설치되고 40개 이상의 국가에 서비스를 제공하며 이 분야에서 신뢰할 수 있는 공급업체가 되었습니다. 회사는 중국에 위치하고 있으며 현대적인 전문 공장을 보유하고 있습니다. 독일과 일본의 첨단 장비를 도입해 자동화된 생산라인을 구축했으며, 다수의 시스템 인증과 권위 있는 테스트를 획득했다. ABB, Siemens 및 중국 State Grid Corporation의 인정을 받았으며 극한의 실외 환경에서 성숙한 적용 경험을 보유하고 있습니다.

제품 매개변수

전기 등급(3상) 대칭 기반
모델 번호.	VITD 36/1250-20A	VITD 36/1250-20H
정격주파수	50/60Hz
정격전압	36/40.5kV,r.m.s
정격 단시간 상용주파 내전압(1분)	70/95kV,r.m.s
정격 번개 전류 내전압	170/185kV,피크
정격전류	800A	1250A
최저 정격 접촉력에서의 회로 저항	≤20마이크로 옴
정격단락차단전류	18.4kA, R.M.S	20kA, R.M.S
정격 단시간 내전류	18.4kA, R.M.S	20kA, R.M.S
정격 단락 기간	4초
정격 피크 내전류	46kA, R.M.S	50kA, R.M.S
정격단락투입전류	46kA, R.M.S	50kA, R.M.S
최대. DC 성분	0.4
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
정격 작동 순서	O-0.3(0.5)s-CO-180s-CO
기계적 데이터
인터럽터 무게(근사치)	4.08kg	7.06kg
가동 부품의 무게	2.1kg	3.1kg
벨로즈와 대기로 인한 폐쇄력	170±40N
4. 풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	320±50N
기계적 요구사항(참조 VCB)
열린 접점 사이의 공간	15±1mm	18±2mm
평균 열림 속도(접촉 간격의 처음 75% 평균)	1.5±0.3m/초	1.6±0.3m/초
평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	1.1±0.2m/초	1.3±0.2m/초
정격 추가 외부 접점 최종 힘	2000±200N
종료 작업 시 연락처 수신 거부 기간	2ms 이하
3상 접점의 비동시 폐쇄 및 개방	2ms 이하
개봉 중 최대 리바운드	2mm 이하
삶
정격 정상 전류에서의 전기적 수명	20,000작업
정격 단락 전류에서의 전기적 수명	50작업
기계적 수명	30,000작업
접촉 침식 한계	3mm
유통기한	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

1. 우수한 아크 소화, 안전하고 신뢰할 수 있는

실외 VCB용 36KV 진공 차단기는 고순도 Cu-Cr 합금 컵형 접점을 사용하며 전류 차단 값이 3A 미만이고 용접 저항이 낮으며 아크 전압이 낮아 작동 과전압을 효과적으로 억제하고 라인 및 장비 절연을 보호합니다.

2. 우수한 씰링, 유지 보수가 필요 없는 강력한 성능

수입된 316L 스테인레스 스틸 벨로우즈가 장착된 헬륨 질량 분석기 누출 감지 기능은 연간 누출율 <0.5%, 기계적 수명 30,000주기, 전기 수명 20,000주기로 씰링을 엄격하게 제어하여 장기간 유지 관리가 필요 없는 작동을 달성하고 총 수명 주기 비용을 절감합니다.

3. 환경적응성과 극한의 내구성

복합 재료 케이스는 우수한 절연성을 제공하고 전원 주파수 및 낙뢰 충격 전압 내성 표준을 충족합니다. -45℃ ~ +85℃의 넓은 온도 범위와 최대 4000미터의 고도를 견딜 수 있으며 IP65 보호 등급으로 다양한 혹독한 실외 환경을 쉽게 처리할 수 있습니다.

4. 제어 가능한 품질과 효율적인 애프터 서비스

각 제품은 공장에서 출고되기 전에 전체 검사를 거치며 QR 코드 추적이 가능합니다. 모듈식 설계로 교체가 용이하며 지능형 모니터링이 옵션으로 제공됩니다. 15개의 글로벌 기술 센터에서 7x24시간 애프터 서비스 지원을 제공합니다.

제품 적용 시나리오

실외 VCB용 36KV 진공 차단기는 36KV 고전압 변전소, 풍력 및 태양광 발전소, 산업 단지 배전 및 기타 분야에서 널리 사용됩니다. SF₆ 배출이 없고 환경 규제를 준수하여 철도 운송, 에너지 저장 시스템 및 해외 EPC 프로젝트에 적합합니다.
