실외 VCB용 11KV 진공 차단기

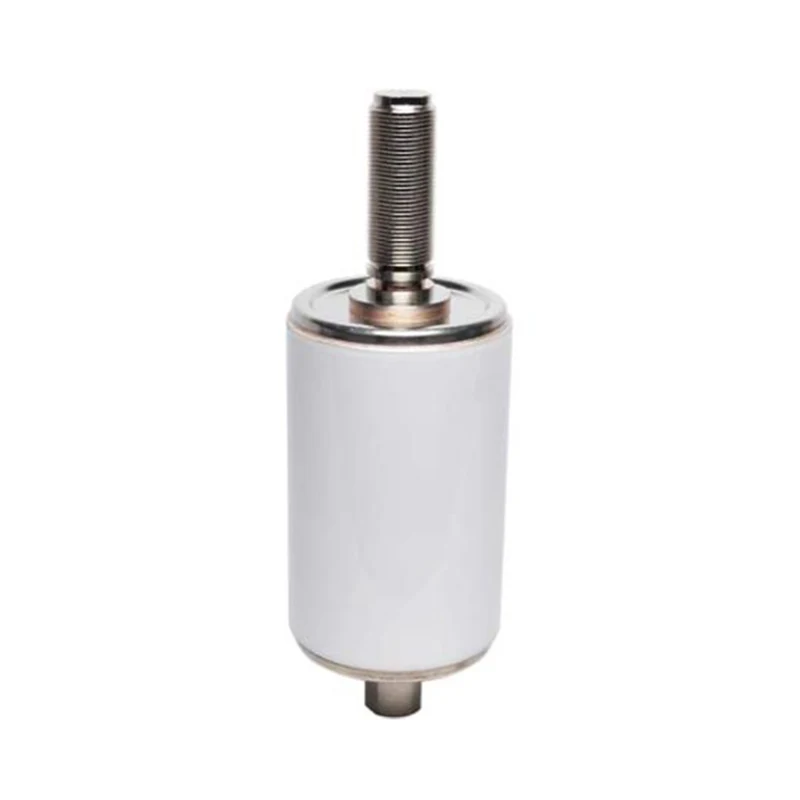

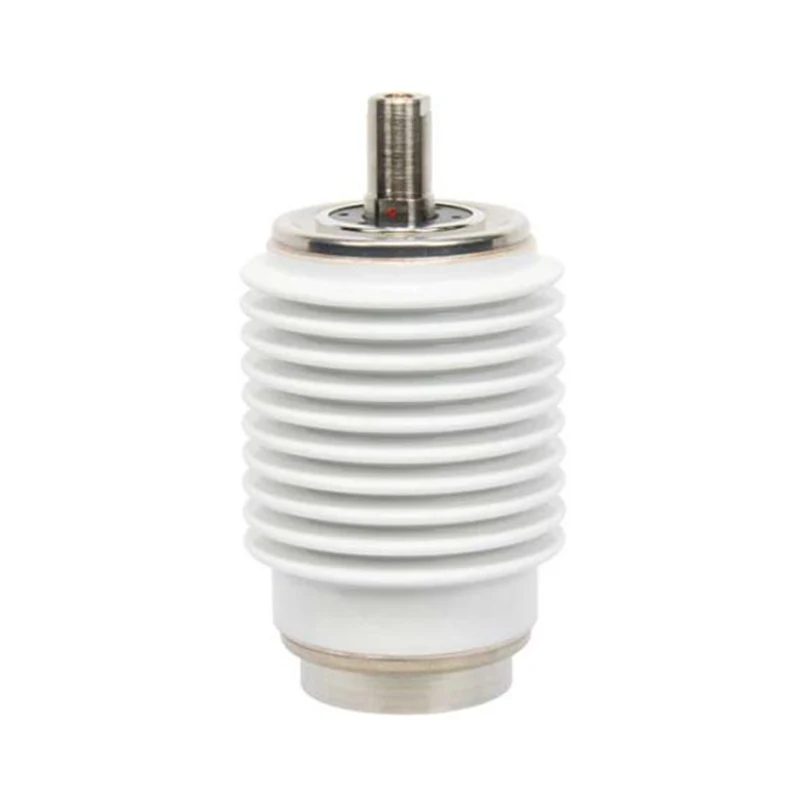

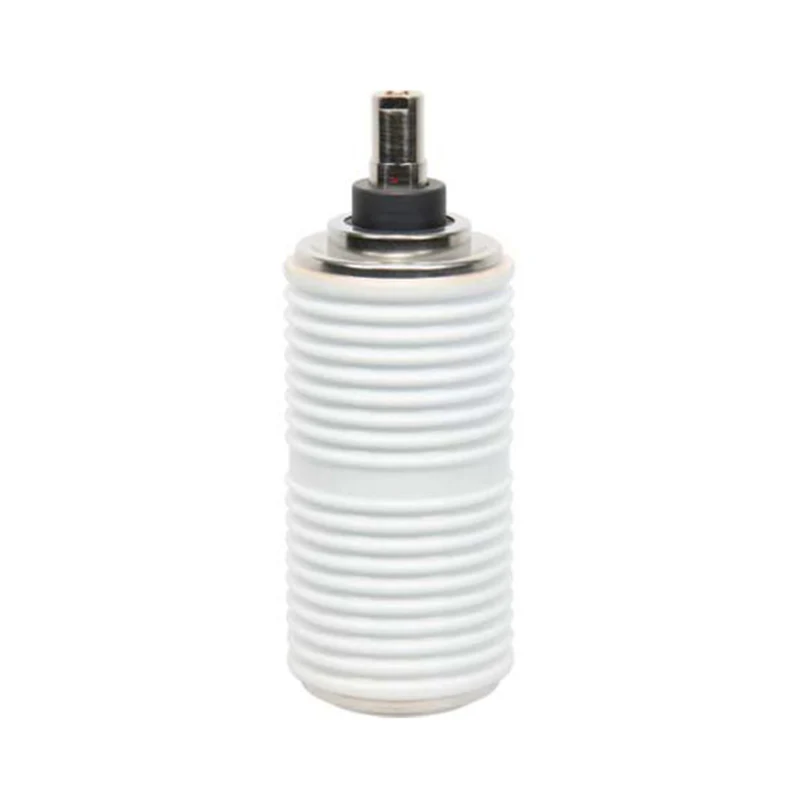

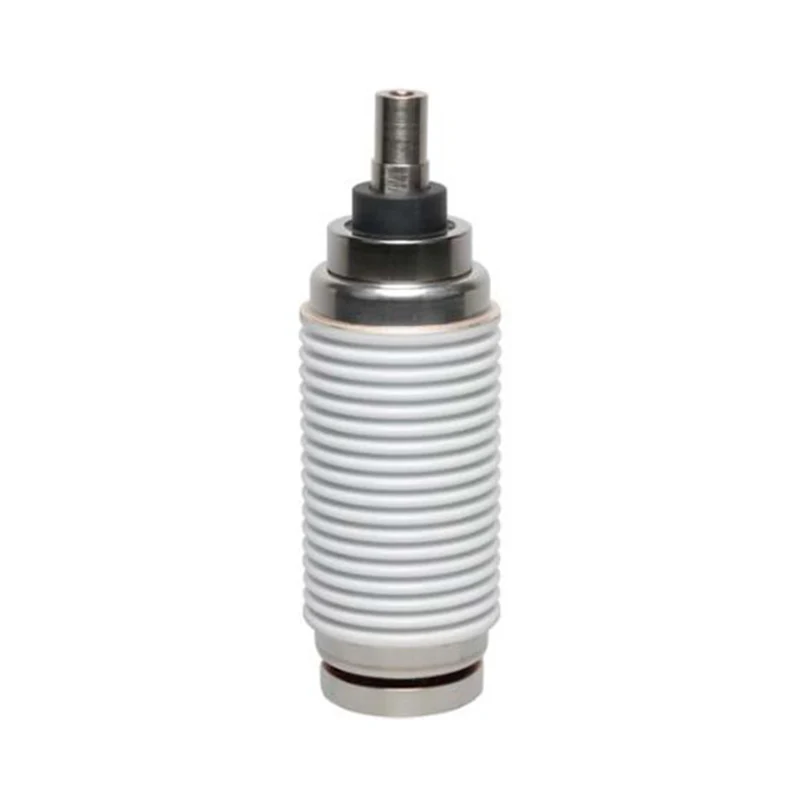

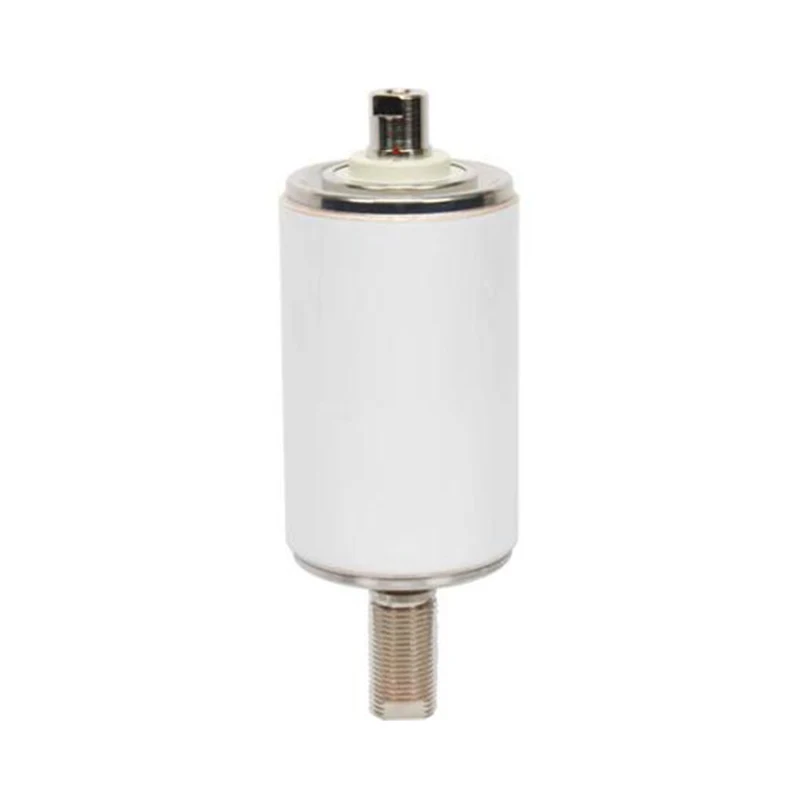

Model: TD313D, TD314A, TD314B, TD314D, TD315B

Sunway Hanguang(전문 제조업체)의 핵심 제품인 11KV 실외 VCB용 진공 차단기는 11KV 실외 VCB용 아크 소화 전용 장치로 VITD 12/630 시리즈를 포괄하고 50/60Hz 시스템과 호환됩니다. 1.33×10⁻³Pa 이하의 진공도를 통해 안전한 아크 소화 및 재점화 제로를 보장하여 실외 응용 분야의 주요 문제점을 해결합니다. 수많은 권위 있는 인증을 통과했으며 전 세계적으로 50,000개 이상의 장치에 설치되었습니다. 신뢰할 수 있는 공급업체로서 중국 및 전 세계적으로 11KV 실외 배전을 지원합니다.

문의 보내기

제품 설명

실외 VCB용 11KV 진공 차단기는 Sunway Hanguang이 실외 VCB용으로 특별히 설계한 것으로, 자동화된 공장과 15개의 핵심 특허를 활용하여 진공 수준을 엄격하게 제어하고 기존 제품과 관련된 약한 절연, 쉬운 노화 및 복잡한 유지 관리 문제를 완전히 해결합니다.

이 제품은 다수의 국제 및 국내 인증을 통과했으며 ABB와 같은 유명 기업으로부터 인정을 받고 있습니다. 이는 극한의 실외 환경에서 신뢰성이 입증되었으며 전 세계적으로 11KV 실외 VCB에 선호되는 선택입니다.

제품사양

전기 정격(3상) 대칭 기반
모델 번호.	VITD 12/630-16D	VITD 12/630-20A	VITD 12/630-20B	VITD 12/630-20D	VITD12/630-25B
정격 주파수	50/60Hz
정격 최대 라인-라인 전압	12kV, R.M.S
정격 전력 주파수 내전압:공기	42kV, R.M.S
정격 임펄스 내전압:공기	95kV, 피크
정격 정상 전류	630A
정격단락전류(3상 대칭기준)	16kA, R.M.S	20kA, R.M.S
정격 SC 차단 전류의 DC 구성 요소 백분율	0.5
정격 단락 전류 만들기	40kA, 피크
단시간 전류의 정격 지속 시간	4초
정격 단시간 전류	16kA, R.M.S	20kA, R.M.S
정격 피크 내전류	40kA, R.M.S	50kA, R.M.S
최소 폐쇄력에서 최대 접촉 저항	20마이크로옴
단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
정격 작동 순서	o-0.3s-co-180s-co
기계적 데이터
인터럽터 무게(근사치)	1.53kg	2.09kg	1.73kg	2.48kg	1.73kg
가동부 중량(근사치)	0.49kg	0.49kg	0.49kg	0.67kg	0.49kg
벨로와 대기로 인한 폐쇄력	80±40N
풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	120±50N
기계적 요구사항(참조 VCB)
접촉 스트로크	9±1mm
개방 속도(접촉 간격 75의 평균)	1.1±0.2m/초
개방 중 최대 초과 이동	2mm
오프닝 중 최대 리바운드	2mm
닫힘 속도(마지막 30% 접촉 간격의 평균)	0.6±0.2m/초
최대 접촉 반송 기간(최대 2회 반송)	2ms 이하
정격 접촉 압축력	1600±200N
수명(예상)
정격 정상 전류에서의 전기적 수명	50,000작업
정격 단락 전류에서의 전기적 수명	100개 작업
기계적 수명	50,000작업
접촉 침식 한계	3mm
유통기한	20년
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

실외 VCB용 11KV 진공 차단기는 열악한 실외 환경에 최적화되어 뛰어난 장점을 제공합니다. Cu-Cr 합금 접점은 안정적인 아크 소화를 보장하고, 수입 벨로우즈는 안정적인 밀봉을 제공하며(연간 누출률 <0.5%), 50,000주기 수명에는 유지 관리가 필요하지 않습니다. 복합 하우징은 뛰어난 내후성과 함께 넓은 온도 범위와 높은 고도에 적합한 IP65 보호 기능을 제공합니다. 엄격한 품질 관리와 모듈형 설계로 간편한 설치와 시기적절한 애프터 서비스를 보장합니다.

제품 적용 시나리오

실외 VCB용 11KV 진공 차단기는 도시 및 농촌 전력망, 풍력 및 태양광 발전소, 산업 단지, 철도 운송 및 에너지 저장 시스템에 널리 사용되는 모든 11KV 실외 배전 시나리오에 적합합니다. 이 제품은 SF₆ 방출이 없으며 환경 규정을 준수하며 글로벌 11KV 스마트 그리드에 대한 안정적인 지원을 제공합니다.
