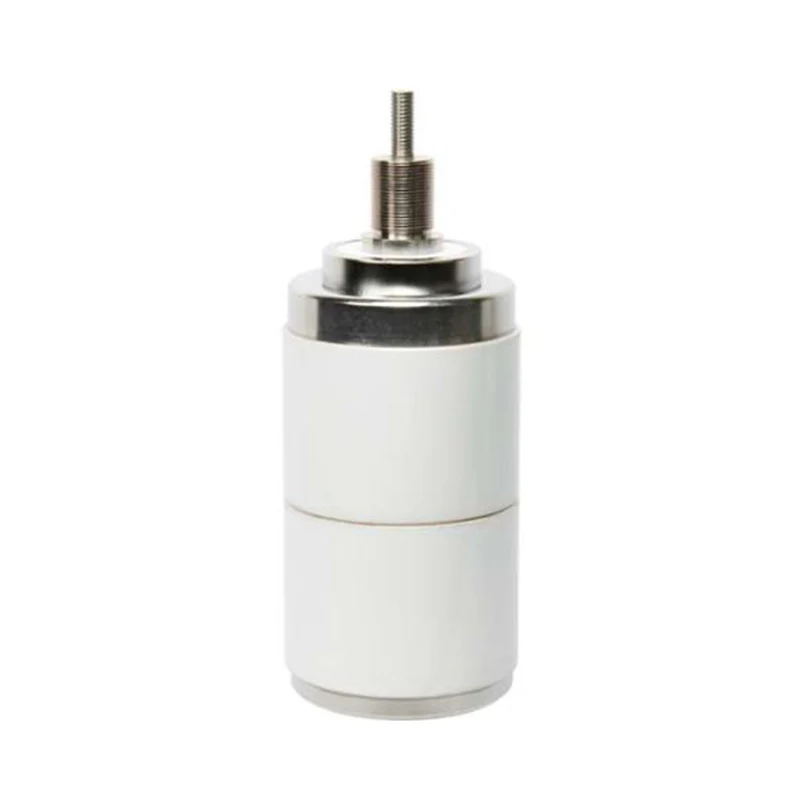

링 메인 유닛용 36KV 진공 차단기

Model: TD555P

링 메인 유닛용 Sunway Hanguang 36KV 진공 차단기(코어 모델 VITD 36/2500-25P)는 고전압 링 메인 유닛용 맞춤형 코어 아크 소화 장치로 50/60Hz 시스템에 적합하며 진공도는 1.33×10⁻³Pa 이하로 아크 없는 차단을 달성합니다. 전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 자동화된 생산 라인과 핵심 특허를 활용하고 있습니다. 이 회사의 제품은 여러 인증을 통과하여 전 세계적으로 300,000개 이상의 장치가 설치되어 전 세계적으로 신뢰할 수 있는 공급업체가 되었으며 친환경적이고 지능적인 배전 네트워크 구축에 기여하고 있습니다.

문의 보내기

제품 설명

링 메인 유닛용 36KV 진공 차단기는 Sunway Hanguang이 고전압 링 메인 유닛을 위해 특별히 제작한 핵심 구성 요소입니다. 핵심 모델은 VITD 36/2500-25P로 50/60Hz AC 시스템에 적합하며 특히 환경 보호, 고주파 작동, 고부하 및 유지 관리가 필요 없는 요구 사항을 해결할 수 있습니다. 이 제품은 아크 없는 중단과 재점화 제로를 달성하고 안전 위험을 방지하기 위해 엄격하게 제어되는 진공도에 중점을 둡니다.

Sunway Hanguang은 수입 장비에 의존하여 자동화된 생산 라인을 구축하는 현대적인 공장을 소유하고 있으며 30개 이상의 특허를 보유하고 있습니다. 해당 제품은 ISO, KEMA 및 기타 인증과 전체 프로젝트 테스트를 통과했으며 IEC 및 GB 표준을 준수하고 State Grid, ABB 등의 인정을 받아 중국 제조의 강점을 입증했습니다.

제품 매개변수

전기 등급(3상) 대칭 기반
모델 번호.	VITD 36/2500-25P
1. 정격 주파수	50/60Hz
2.정격전압	36/40.5kV,r.m.s
3.정격 단시간 상용주파 내전압(1분)	70/95kV,r.m.s
4. 정격 번개 충격 내전압	170/185kV,피크
5. 정격 전류	2500A
6. 최저 정격 접촉력에서의 회로 저항	≤20마이크로 옴
7. 정격단락차단전류	25kA, R.M.S
8. 정격 단시간 내 전류	25kA, R.M.S
9. 단락의 정격 지속 시간	4초
10. 정격 피크 내 전류	63kA, R.M.S
11. 정격 단락 전류	63kA, R.M.S
12.최대. DC 성분	0.4
13.*단일 커패시터 뱅크의 정격 차단 전류	630A, 실효값
14.*연속 커패시터 뱅크의 정격 차단 전류	400A, r.m.s
15. 정격 작동 순서	O-0.3(0.5)s-CO-180s-CO
기계적 데이터
1.인터럽터 무게(약)	5.32kg
2. 가동부의 중량	2.1kg
3. 벨로즈와 대기에 의한 폐쇄력	170±40N
4. 풀 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	320±50N
기계적 요구사항(참조 VCB)
1. 개방 접점 간 공간 확보	15±1mm
2.평균 열림 속도(접촉 간격의 처음 75% 평균)	1.5±0.3m/초
3.평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	1.1±0.2m/초
4. 정격 추가 외부 접점 최종 힘	2500±200N
5. 종료 작업 시 연락처 수신 거부 기간	2ms 이하
6.3상 접점의 비동시 폐쇄 및 개방	2ms 이하
7.개방 시 최대 리바운드	2mm 이하
삶
1. 정격 정상 전류에서의 전기적 수명	20,000작업
2.정격단락전류에서의 전기적 수명	50작업
3. 기계적 수명	30,000작업
4. 침식 한계에 접촉	3mm
5.유통기한	20년
1. IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
2.* 요청 시 제공되는 정격 특성

제품 특징 및 장점

이 제품은 고순도 Cu-Cr 합금 접점을 사용하여 전류 제한 값이 3A 미만이고 강력한 용접 방지 특성, 단일 커패시터 뱅크 중단이 630A이고 접점 마모가 3mm 이하인 뛰어난 코어 성능을 갖추고 있습니다. 수입 벨로우즈와 결합하여 연간 누설률은 0.5% 미만이며 기계적 수명은 30,000회, 전기적 수명은 20,000회이므로 장기간 유지 관리가 필요 없는 작동을 실현합니다. 하우징은 고강도 세라믹 소재로 만들어져 탁월한 절연 보호 기능을 제공합니다. 이 제품은 70/95kV/1분의 전력 주파수 내전압을 특징으로 하며, -40℃ ~ +85℃의 넓은 온도 범위와 최대 4000미터의 고도를 견딜 수 있습니다. IP67 보호 등급으로 복잡한 작업 조건에 적합합니다. 각 제품은 12번의 종합 검사를 거쳐 QR 코드 추적이 가능하며 불량률이 0.02% 미만입니다. 모듈식 설계로 교체가 용이하며 전 세계 35개 기술 센터에서 7x24시간 서비스를 제공합니다.

제품 적용 시나리오

링 메인 유닛용 36KV 진공 차단기는 36KV 링 네트워크 시스템, 산업 단지, 데이터 센터, 풍력 및 태양광 발전 변전소 및 기타 시나리오에서 널리 사용됩니다. 고온, 다습, 고고도 등 복잡한 작업 조건을 처리할 수 있으며 SF₆가 없어 환경 규제를 준수합니다. 고품질 중국 제품을 세계 시장에 홍보하는 "일대일로" 해외 프로젝트에 적합합니다.

자주 묻는 질문

- 맞춤형 서비스: 다양한 표준을 지원하고 OEM/ODM 서비스를 제공하며 기존 모델은 7~15일 이내에 배송됩니다. 주류 링 본체 장비와 호환됩니다.

- 품질 보증: 핵심 구성 요소는 전체 프로세스 품질 관리를 통해 잘 알려진 브랜드에서 선택됩니다. 제품은 테스트 보고서와 함께 제공되며 QR 코드를 통해 추적할 수 있습니다.

- 보증 및 애프터 서비스: 10년 제한 보증, 진공 부패율은 20%를 초과하지 않으며 글로벌 서비스 지점에서는 다국어 기술 및 유지 관리 지원을 제공합니다.

- 설치 참고사항: 방습 및 충격 방지 포장. 설치는 관련 요구 사항을 준수해야 합니다. 설치 후 내전압 및 기계적 특성 테스트를 권장합니다.

브랜드 약속

전문 공급업체이자 제조업체인 Sunway Hanguang은 항상 품질을 최우선으로 생각하며 글로벌 고객에게 링 메인 유닛용 고품질 36KV 진공 차단기를 지속적으로 제공합니다. 우리는 R&D와 혁신에 깊이 전념하고 있으며, 환경 친화적이고 지능적인 제품 업그레이드를 촉진하고, 중국 제조의 책임을 입증하고, 글로벌 배전 네트워크 개발에 기여하고 있습니다.

36KV Vacuum Interrupter For Ring Main Unit
