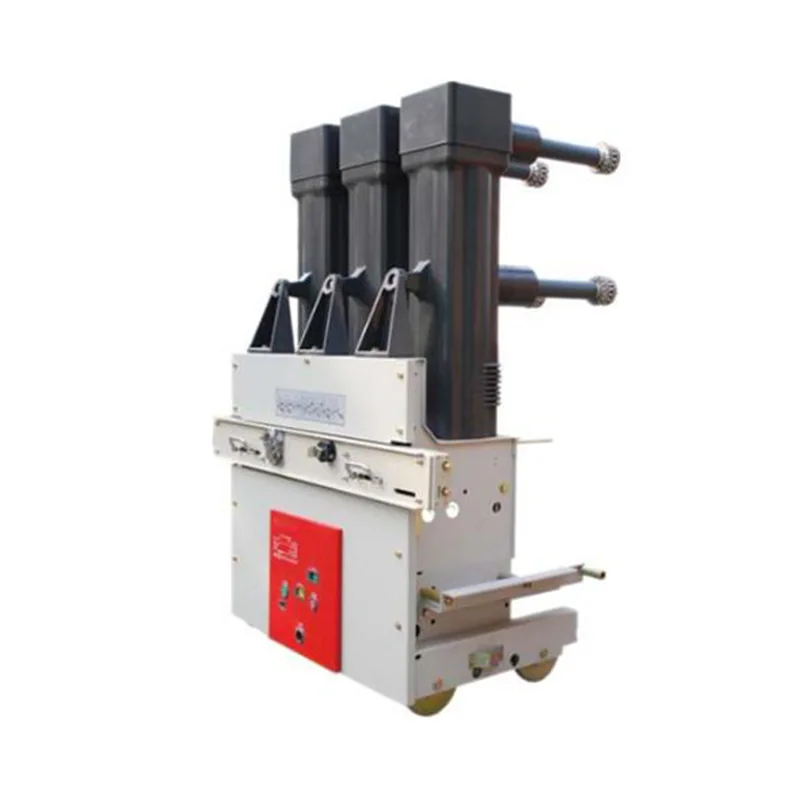

40.5KV 진공차단기

Sunway Hanguang 40.5KV 진공 회로 차단기는 VCB 40.5/1250-25, 1600-31.5 및 2000-40과 같은 모델을 포괄하는 50/60Hz 중전압 시스템용으로 특별히 설계되었습니다. 35kV/40.5kV 배전망용 핵심 실내기기입니다. 상부에 진공 차단기가 통합되고 하부에 스프링 작동 메커니즘이 통합된 분할형 설계를 채택했습니다. 이 제품은 독점적인 고진공 아크 소화 기술과 고체 밀봉 전주를 위한 에폭시 수지 APG 공정을 통합합니다. 1968년 창립 이래 50년 이상의 경험을 바탕으로 일회성 밀봉 프로세스와 전체 체인 품질 관리를 통합하여 IEC 60947-2와 같은 국제 및 산업 표준을 준수합니다. ABB, Siemens, Schneider와 같은 브랜드의 주류 스위치기어와 직접 호환됩니다.

40.5KV 진공차단기는 유럽, 미주, 중동, 동남아 지역으로 수출되고 있습니다. 수출은 지난 10년 동안 매년 10% 이상 성장해 왔으며, 전 세계적으로 600개 이상의 프로젝트를 안정적으로 운영하고 있습니다. 높은 신뢰성, 강력한 환경 적응성 및 포괄적인 서비스를 통해 전력, 신에너지, 석유화학 및 철도 운송 분야의 핵심 장비가 되었습니다. 중국에서 50년 이상 고전압 전기 장비를 전문으로 하는 하이테크 기업으로서 우리는 전체 산업 체인 기능을 갖춘 전문 공급업체이자 제조업체입니다. 우리 공장은 국제적으로 선도적인 프로세스와 엄격한 품질 관리를 통합합니다. 당사의 제품은 여러 국제 및 산업 표준을 준수하고 주류 수입 스위치기어 유형과 호환되며 전 세계적으로 수출되어 350,000개 이상의 장치가 설치되었습니다. 많은 분야에서 선호되는 장비입니다.

핵심 제품 특징

1. 선도적인 핵심기술, 안정적인 아크소화 성능

선택적으로 수입 및 국내 핵심 구성 요소와 함께 고순도 Cu-Cr 종 방향 자기장 접촉 진공 차단기가 장착되어 있습니다. 기존 브레이징 대신 일회성 밀봉 공정을 사용하고 헬륨 질량 분석기 누출 감지를 거쳐 누출률을 크게 줄입니다. 진공도 1.33×10⁻³Pa, 컷오프 값 <3A, 아크 없는 중단 달성, 최대 용량 중단 주기 30회, 현장에서 15년 이상의 무고장 작동, 평균 무고장 수명 30년 이상.

2. 합리적인 구조설계, 우수한 단열성능

상부 및 하부 분할 구조로 디버깅 및 유지 관리가 용이합니다. 솔리드 실드 폴은 APG 공정을 사용하여 일체형으로 형성되었으며 전압 균등화 구조가 내장되어 있어 상용주파 내전압 95kV/1분, 낙뢰 충격 내전압 185kV를 달성합니다. 다양한 환경 테스트를 통과했으며 오염 수준 IV에 적합하며 -45℃ ~ +85℃ 환경, 고도 4000미터 이하 및 습도가 높은 환경에서 안정적으로 작동할 수 있습니다. EMC 클래스 4 전자기 간섭 저항을 충족합니다.

3. 빈번한 작업에 적합한 안정적인 작동 메커니즘

40.5KV 진공 회로 차단기에는 스프링 에너지 저장 작동 메커니즘, 스크류 드라이브 설계, AC/DC 전기 및 수동 비상 작동 지원, 폐쇄 시간 <75ms, 개방 시간 <65ms 및 다양한 안전 기능이 장착되어 있습니다. 기계적 수명 ≥20,000사이클, 10,000회 작동 내에서 유지보수가 필요하지 않으며 발전소 및 변전소와 같은 빈번한 작동 시나리오에 적합합니다.

4. 강력한 지능과 확장성, 통제 가능한 운영 및 유지 관리 비용

옵션으로 제공되는 지능형 모니터링 모듈은 주류 통신 프로토콜을 지원하고 운영 및 유지 관리 플랫폼에 원활하게 통합됩니다. 완전 밀폐형 구조로 30년 동안 유지보수가 필요 없는 작동이 가능하며, 작동 및 유지보수 비용이 80% 이상 절감됩니다. 모듈식 설계로 현장 검사 및 교체가 신속하게 이루어집니다.

5. 엄격하고 추적 가능한 품질 관리, 환경 준수

완전한 고급 테스트 장비 세트를 기반으로 각 제품은 20번의 공장 검사를 거쳐 고유한 추적 가능한 전자 파일을 생성합니다. 석유 또는 SF6 배출이 없으며 환경 및 품질 관리 시스템 표준을 준수하고 여러 국제 인증을 획득하여 글로벌 전력망 요구 사항에 적합합니다.

6. 회사의 강점과 포괄적인 서비스 보증

우리는 전문 R&D 팀을 보유하고 있으며 핵심 부품을 엄격하게 선택하고 연간 350,000개의 진공 차단기를 생산 및 판매합니다. 당사는 전 세계적으로 80개의 기술 지원 센터를 보유하고 있으며 전체 주기 서비스와 10년 제한 보증을 제공합니다. 국내 핵심 분야에서는 24시간 현장 응답을, 해외에서는 72시간 현장 응답을 제공합니다.

제품 매개변수

자주 묻는 질문

1. 이 제품과 호환되는 배전반 유형은 무엇이며, 수입 장비를 대체할 수 있습니까?

40.5KV 진공 회로 차단기는 금속 폐쇄 개폐 장치, 링 메인 장치 및 GIS와 같은 주류 개폐 장치 유형과 호환됩니다. ABB 및 Siemens와 같은 브랜드의 동일한 전압 레벨의 개폐 장치와 호환됩니다. 표준화된 치수와 인터페이스로 배전반 개조 없이 직접 교체가 가능하며, 이미 해외 수입 장비 교체에 성공했습니다.

2. 열악한 환경에서 작동 안정성은 어떻게 보장됩니까?

당사의 독점적인 에이징 프로세스, 최적화된 진공 차단기 및 APG 완전 밀폐형 폴 덕분에 염수 분무 및 응결로 인한 부식을 견딜 수 있습니다. 고고도 버전은 강화된 절연 및 밀봉 기능을 갖추고 있어 최대 4000미터의 환경에 적합하며, 특수 테스트를 통해 성능이 검증되었습니다.

3. 보증 범위와 판매 후 응답 시간은 얼마나 됩니까?

우리는 10년 제한 보증을 제공합니다. 보증 기간 동안 사람의 원인이 아닌 고장은 무료로 수리 또는 교체받을 수 있습니다. 전 세계 80개 기술 센터의 지원을 받아 국내 핵심 지역에서는 24시간 현장 응답을, 해외에서는 72시간 응답과 함께 7x24시간 원격 서비스를 제공합니다.

4. 사용자 정의를 지원합니까? 맞춤화 및 배송 주기는 어떻게 됩니까?

작업 조건, 지능형 모듈, 핵심 구성 요소의 사용자 정의를 지원합니다. 핵심 구성요소의 사용자 정의 주기는 25~30일입니다. 일반 맞춤형 모델은 표준 모델과 동시에 생산되며, 일반 모델은 20일 이내에 배송됩니다.

5. 일상적인 유지보수 시 주의해야 할 사항과 전문인력이 필요한가요?

스프링 메커니즘은 10,000회 작동 내에는 유지보수가 필요하지 않습니다. 일일 유지 관리에는 캐비닛 청소, 단자 조임 확인, 에너지 저장 상태 확인만 필요합니다. 전문 인력이 필요하지 않습니다. 5년마다 진공도 점검 및 기계적 특성 교정을 권장하며, 현장 서비스도 가능합니다.

6. 핵심 부품의 수명은 얼마나 되며, 교체가 편리한가요?

진공 차단기의 수명은 30년이며 작동 메커니즘의 기계적 수명은 20,000회 이상입니다. 핵심 구성요소는 모듈식으로 설계되어 현장 직원이 간단한 교육을 받은 후 교체할 수 있습니다. 한 사람이 반나절 안에 유지 관리를 완료할 수 있습니다.

7. 배치 제품의 품질 일관성을 어떻게 보장합니까?

원자재, 생산, 테스트를 포함한 전체 프로세스는 품질 관리로 이루어집니다. 각 40.5KV 진공 회로 차단기는 20번의 종합 검사를 거치며 추적성을 위해 고유한 QR 코드가 할당되어 모든 제품 배치에서 일관된 품질을 보장합니다.
