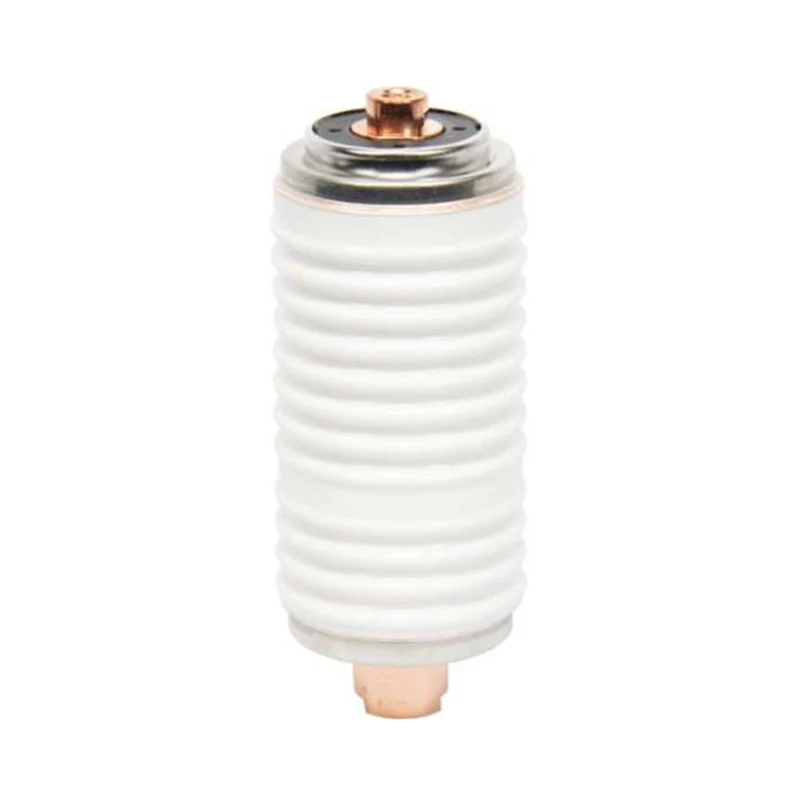

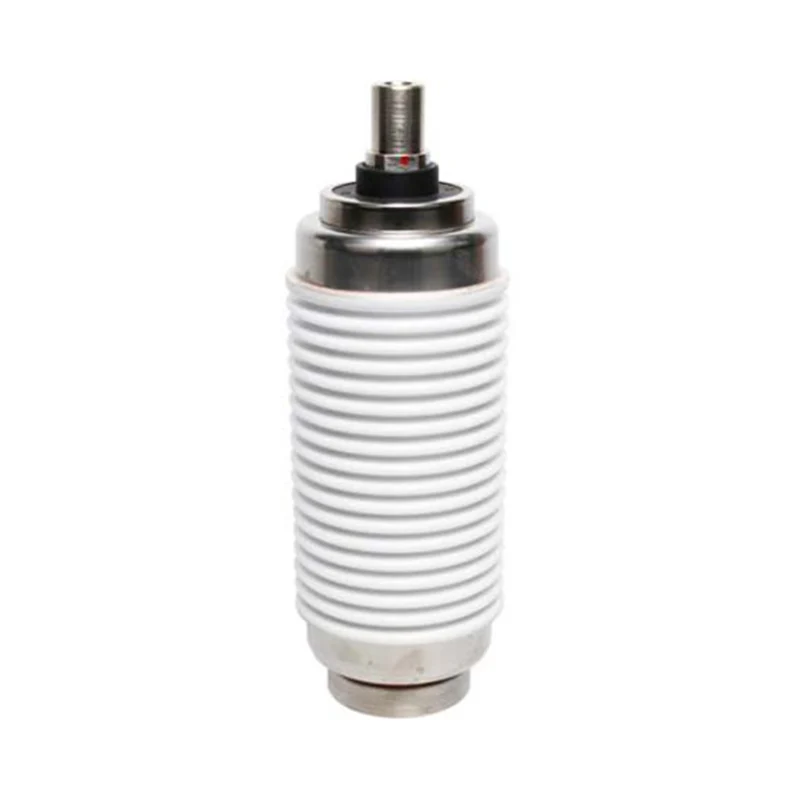

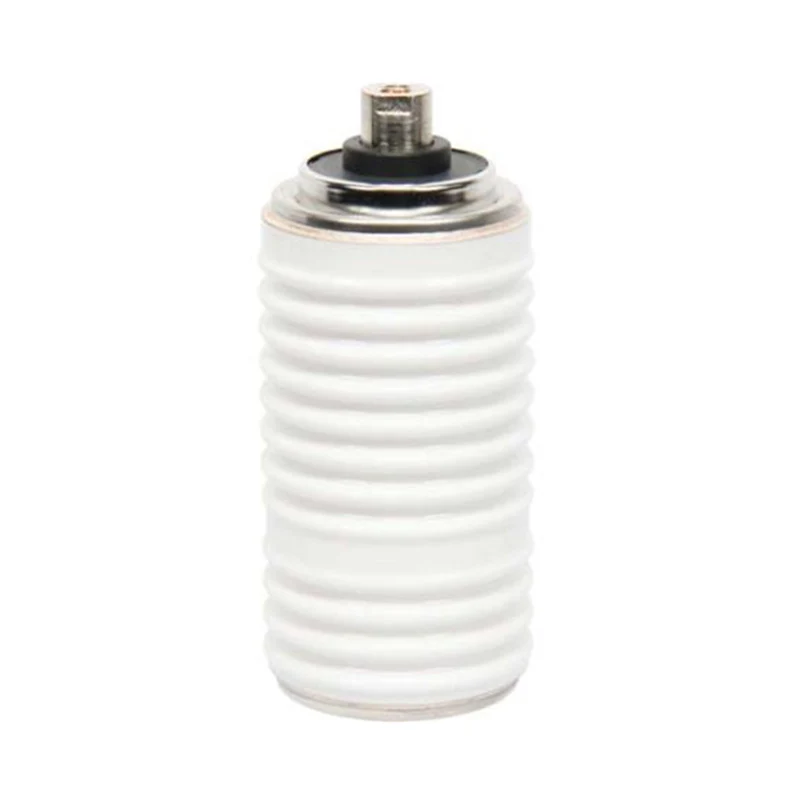

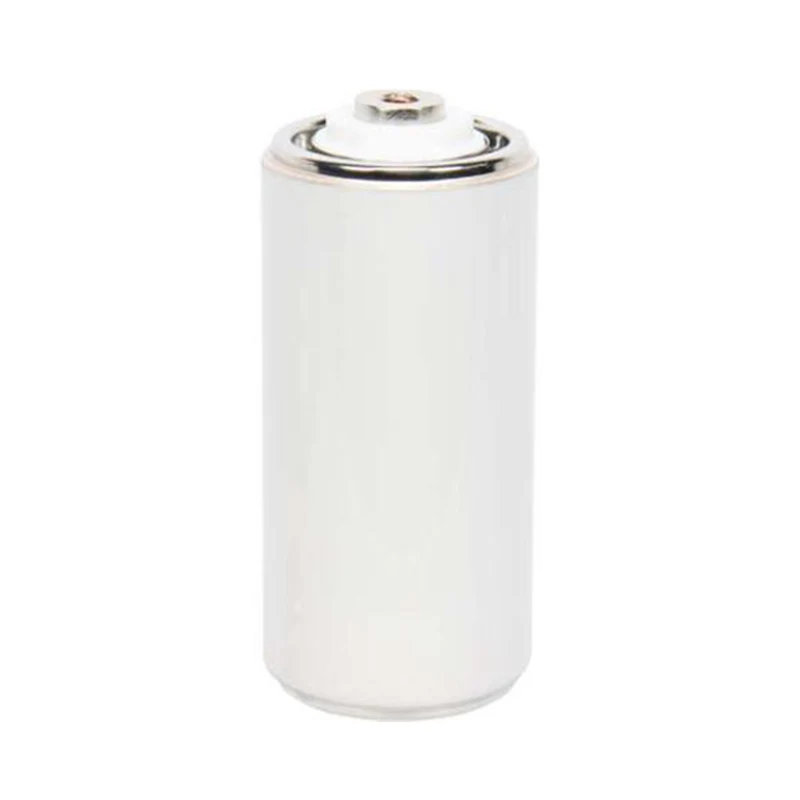

부하 차단 스위치용 12KV 진공 차단기

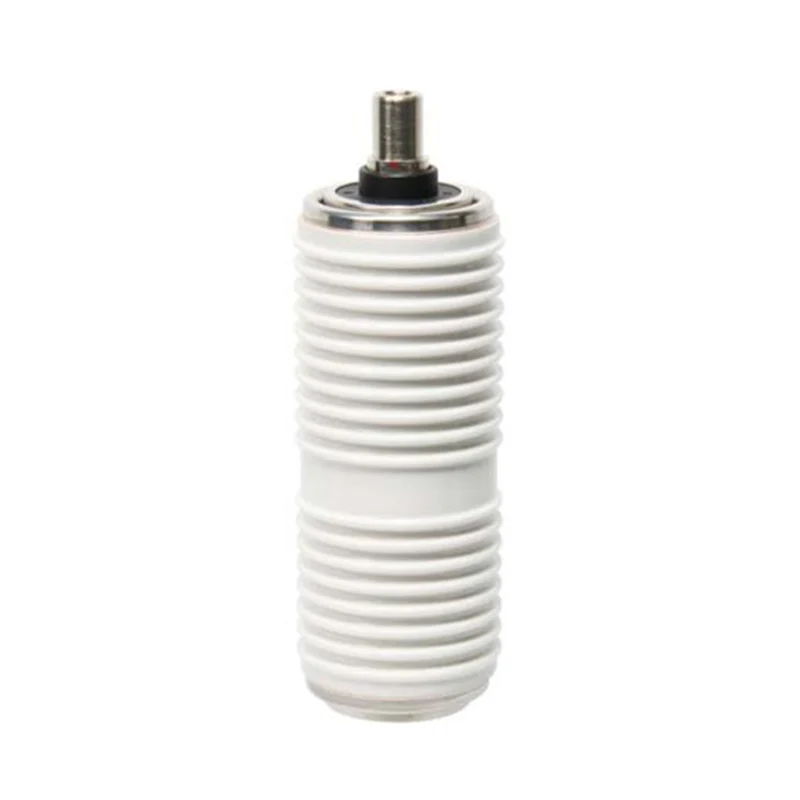

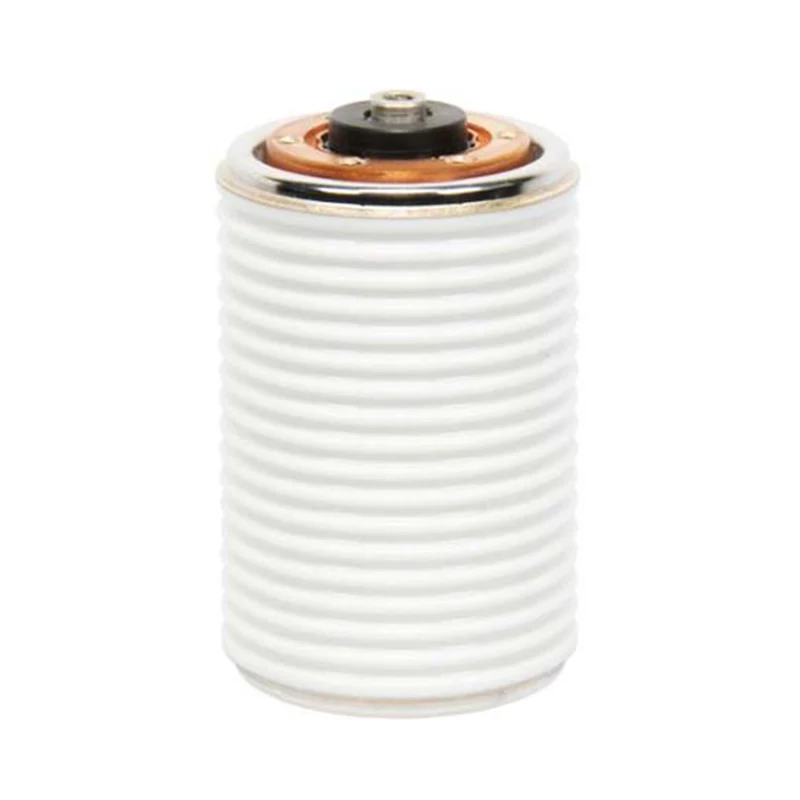

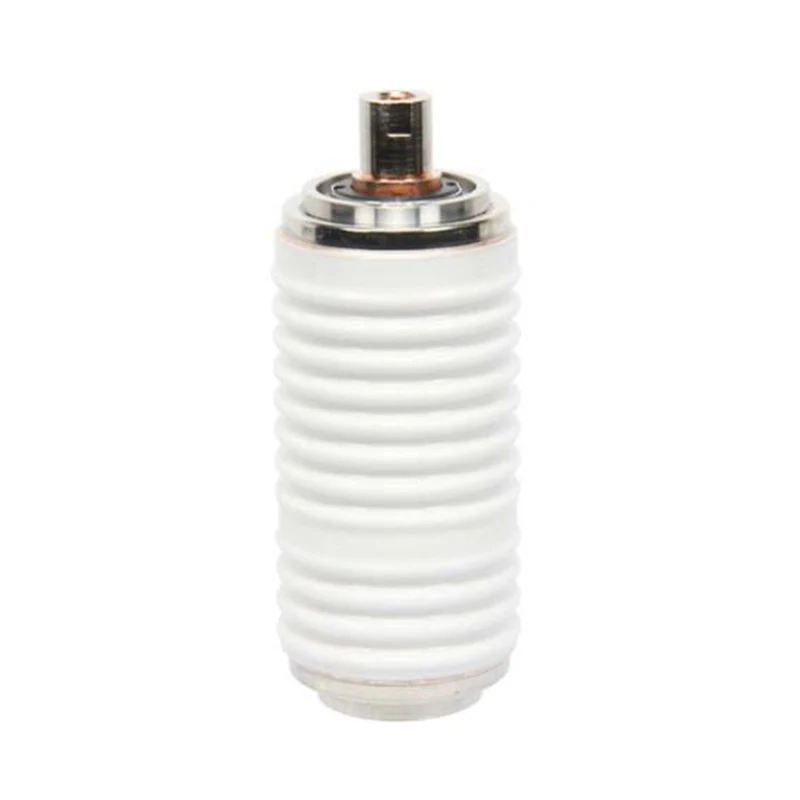

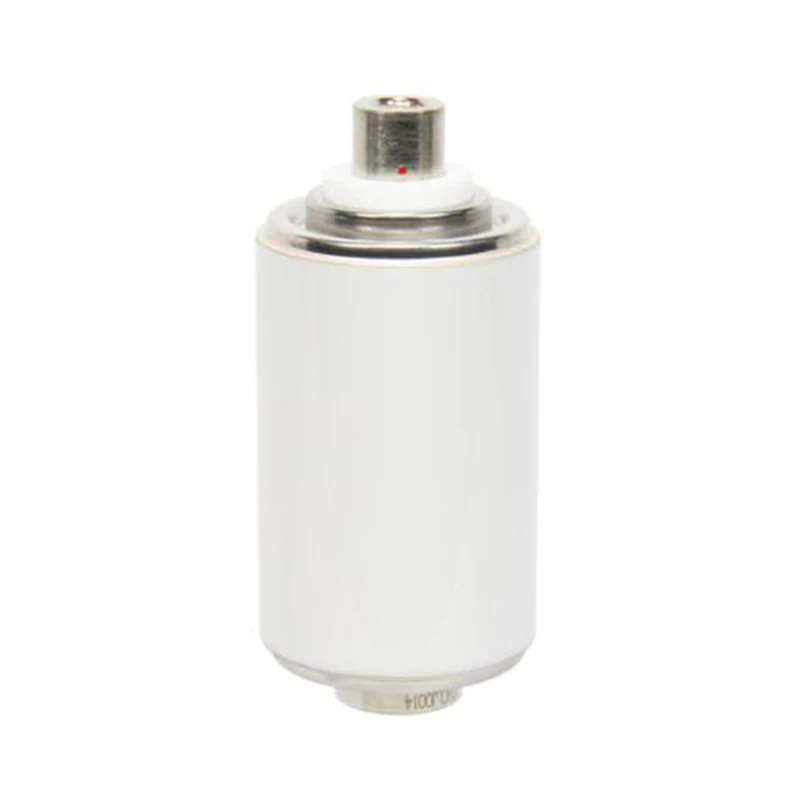

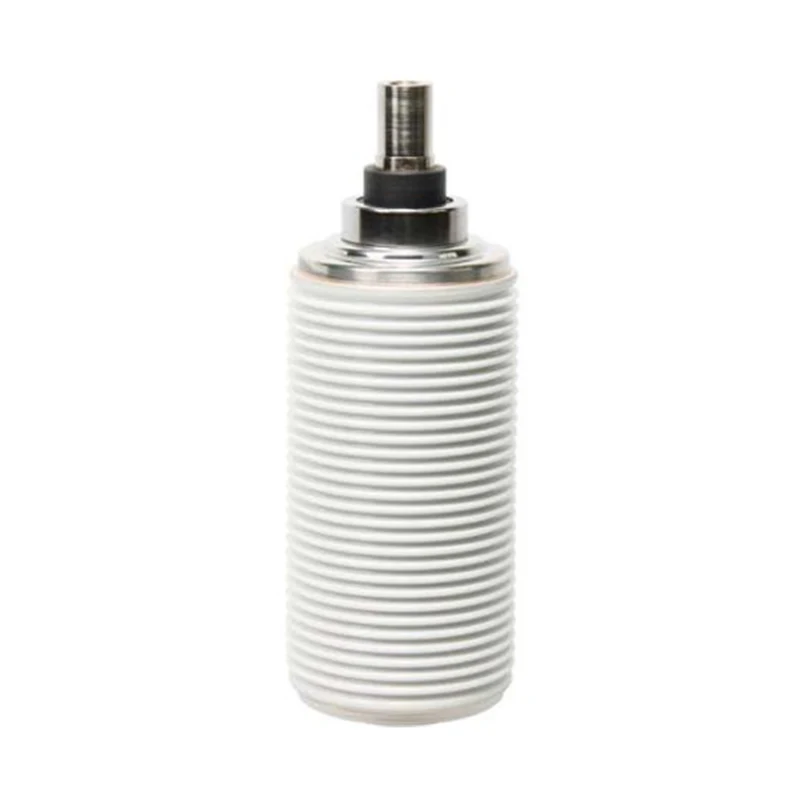

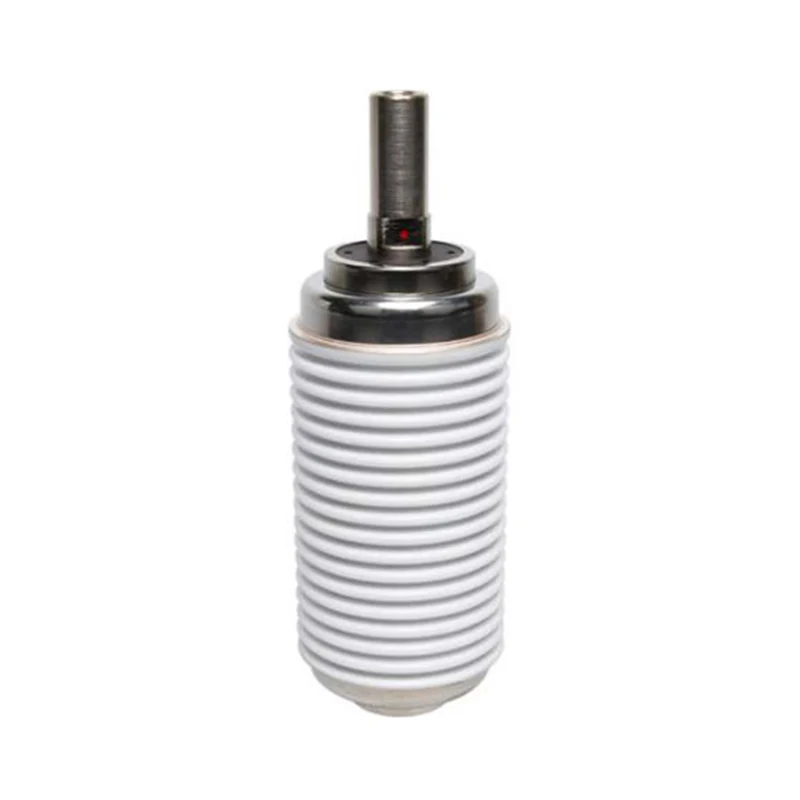

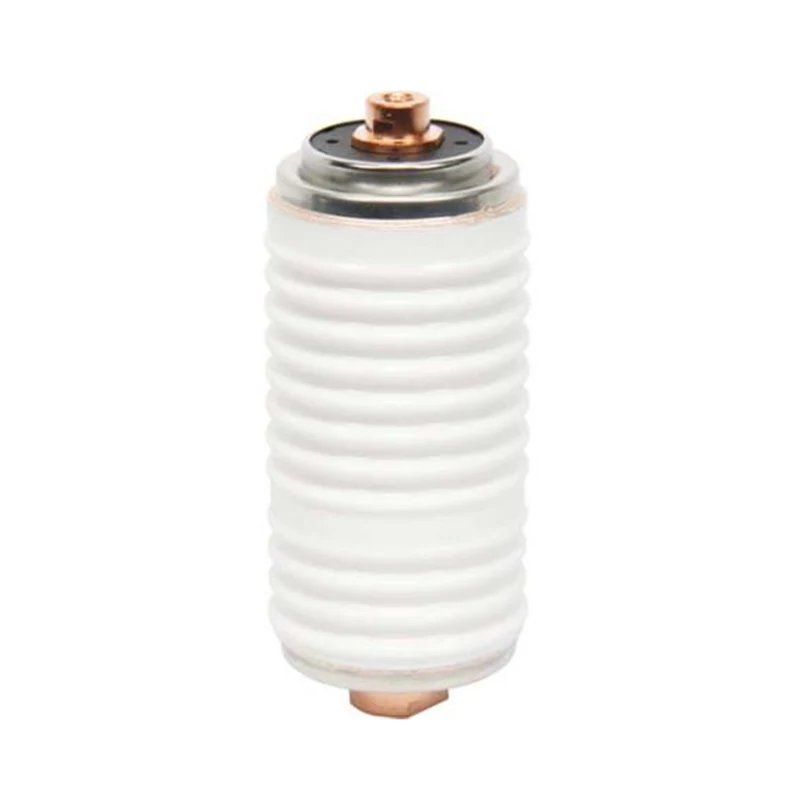

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

부하 차단 스위치용 Sunway Hanguang 12kV 진공 차단기는 중압 부하 차단 스위치용으로 특별히 개발된 핵심 아크 소화 장치입니다. 전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체인 Sunway Hanguang은 고급 지능형 생산 라인과 핵심 특허를 활용하여 50/60Hz AC 시스템에 적합한 고품질 제품을 만듭니다. 부하 차단 스위치용 12kV 진공 차단기는 높은 진공도와 아크 없는 차단 이점으로 기존의 문제점을 해결하고 여러 권위 있는 인증을 받았으며 전 세계적으로 널리 사용되고 있습니다. 신뢰할 수 있는 공급업체로서 우리는 전체 프로세스에 걸쳐 품질을 보장하는 표준화된 공장 프로세스를 통해 중국 제조 기지에서 포괄적인 지원을 제공합니다.

문의 보내기

제품 설명

부하 차단 스위치용 12kV 진공 차단기는 Sunway Hanguang이 50/60Hz AC 시스템에 적합한 중전압 부하 차단 스위치용으로 특별히 설계한 핵심 구성 요소입니다. 1.33×10⁻³Pa 이하의 진공도를 통해 아크 없는 차단 및 재점화 제로를 달성하여 높은 유지 관리, 심각한 오염 및 약한 소전류 차단 기능과 같은 기존 제품의 단점을 극복합니다.

이 회사는 수입 고급 장비를 활용하여 지능형 생산 라인을 구축하고 20개 이상의 핵심 특허를 보유하면서 50년 넘게 전기 분야에 깊이 관여해 왔습니다. 자사의 제품은 국제적으로 권위 있는 인증을 통과했습니다. 부하 차단 스위치용 12kV 진공 차단기 모델은 전 세계적으로 150,000개 이상의 설치를 축적했으며 60개 이상의 국가 및 지역에 서비스를 제공하고 국내외 유명 기업으로부터 인정을 받았습니다.

제품 매개변수

전기 등급(3상) 대칭 기반
모델 번호.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
정격주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
정격전압	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S	12kV, R.M.S
정격 단시간 상용주파 내전압(1분)	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S	42kV, R.M.S
정격 번개 전류 내전압	95kV, 피크	75kV, 피크	95kV, 피크	95kV, 피크	95kV, 피크	95kV, 피크	75kV, 피크	95kV, 피크	95kV, 피크	95kV, 피크
정격전류	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
최소 폐쇄력에서 최대 접촉 저항	≤35마이크로옴	25마이크로옴	35마이크로옴	≤35마이크로옴	≤35마이크로옴	≤35마이크로옴	25마이크로옴	35마이크로옴	≤35마이크로옴	≤35마이크로옴
정격 단시간 내전류	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S	20kA, R.M.S
정격 단락 기간	4초	3초	4초	4초	4초	4초	3초	4초	4초	4초
정격 피크 내전류	50kA, R.M.S	50kA, 피크	50kA, R.M.S	50kA, R.M.S	50kA, R.M.S	50kA, R.M.S	50kA, 피크	50kA, R.M.S	50kA, R.M.S	50kA, R.M.S
정격단락투입전류	50kA, R.M.S	50kA, R.M.S	50kA, 피크	50kA, R.M.S	50kA, R.M.S	50kA, R.M.S	50kA, R.M.S	50kA, 피크	50kA, R.M.S	50kA, R.M.S
정격 유효 부하 차단 전류	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
정격 폐쇄 루프 차단 전류	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
무부하 변압기의 정격 용량	1250kVA	10A	100A	1250kVA	1250kVA	1250kVA	10A	100A	1250kVA	1250kVA
정격 케이블 충전 차단 전류	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
단일 커패시터 뱅크의 정격 차단 전류	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
연속 커패시터 뱅크의 정격 차단 전류	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

기계적 데이터
모델 번호.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
인터럽터 무게(근사치)	0.98kg	1.18kg	1.64kg	1.81kg	1.81kg	1.09kg	1.09kg	1.18kg	1.02kg	1.12kg
가동 부품의 무게	0.41kg	0.8kg	0.58kg	0.54kg	0.54kg	0.36kg	0.8kg	0.58kg	0.43kg	0.49kg
벨로즈와 대기로 인한 폐쇄력	70±30N	8.0kgF	60±30N	70±30N	70±30N	70±30N	8.0kgF	60±30N	70±30N	70±30N
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	130±50N	11.8kgF	130±40N	130±50N	130±50N	130±50N	11.8kgF	130±40N	130±50N	130±50N

기계적 요구사항(참조 VCB)
모델 번호.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
열린 접점 사이의 공간	8±1mm	8±1mm	9±1mm	9±1mm	9±1mm	8±1mm	8±1mm	9±1mm	8±1mm	8±1mm
평균 열림 속도(접촉 간격의 처음 75% 평균)	1.2±0.2m/s	1.0-1.4m/초	1.0±0.2m/초	1.2±0.2m/s	1.2±0.2m/s	1.2±0.2m/s	1.0-1.4m/초	1.0±0.2m/초	1.2±0.2m/s	1.2±0.2m/s
평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	0.6±0.2m/s	0.6-1.0m/초	0.6±0.2m/초	0.6±0.2m/s	0.6±0.2m/s	0.6±0.2m/s	0.6-1.0m/초	0.6±0.2m/초	0.6±0.2m/s	0.6±0.2m/s
정격 추가 외부 접점 최종 힘	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N		1000±100N	1000±100N	1000±100N
접촉 터치 포인트에 외부 접촉력 추가	750±80N	750±80N	750±80N	750±80N	750±80N	750±80N		750±80N	750±80N	750±80N
종료 작업 시 연락처 수신 거부 기간	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하		2ms 이하	2ms 이하	2ms 이하
3상 접점의 비동시 폐쇄 및 개방	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하			2ms 이하	2ms 이하
개봉 중 최대 리바운드	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하	2ms 이하		2mm	2ms 이하	2ms 이하

수명(예상)
모델 번호.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
보관 수명	20년	20년	20년	20년	20년	20년	20년	20년	20년	20년
기계적 내구성	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업	10000 작업
접점 침식 제한	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

부하 차단 스위치용 Sunway Hanguang 12kV 진공 차단기는 업그레이드되고 최적화된 재료, 구조 및 테스트를 특징으로 하며 다음과 같은 뛰어난 핵심 이점을 제공합니다.

1. 고품질 재료, 탁월한 성능: 전류 차단 값이 3A 미만인 고순도 Cu-Cr 합금 접점을 사용하여 작동 과전압을 억제합니다. 수입 벨로우즈와 결합하면 연간 누출율은 <0.5%이고 피로 수명은 10,000사이클을 초과합니다.

2. 최적화된 구조, 폭넓은 적용성: 세라믹 쉘과 금속 플랜지의 통합 설계, 전압, 온도 및 높은 고도에 강하고 오염 수준 IV에 적합하며 다양한 극한 작업 조건을 처리할 수 있습니다.

3. 엄격한 테스트, 제어 가능한 품질: 각 장치는 QR 코드 추적성을 갖춘 10가지 포괄적인 테스트를 거쳐 업계 평균보다 훨씬 뛰어난 <0.03%의 실패율을 기록합니다. 4. 편리한 적응 및 포괄적인 서비스: 주류 부하 차단 스위치 플랫폼과 호환되므로 도구 없이 신속하게 교체할 수 있습니다. 옵션으로 지능형 모니터링 모듈을 사용할 수 있으며, 25개 글로벌 기술 센터에서 연중무휴 서비스를 제공합니다.
