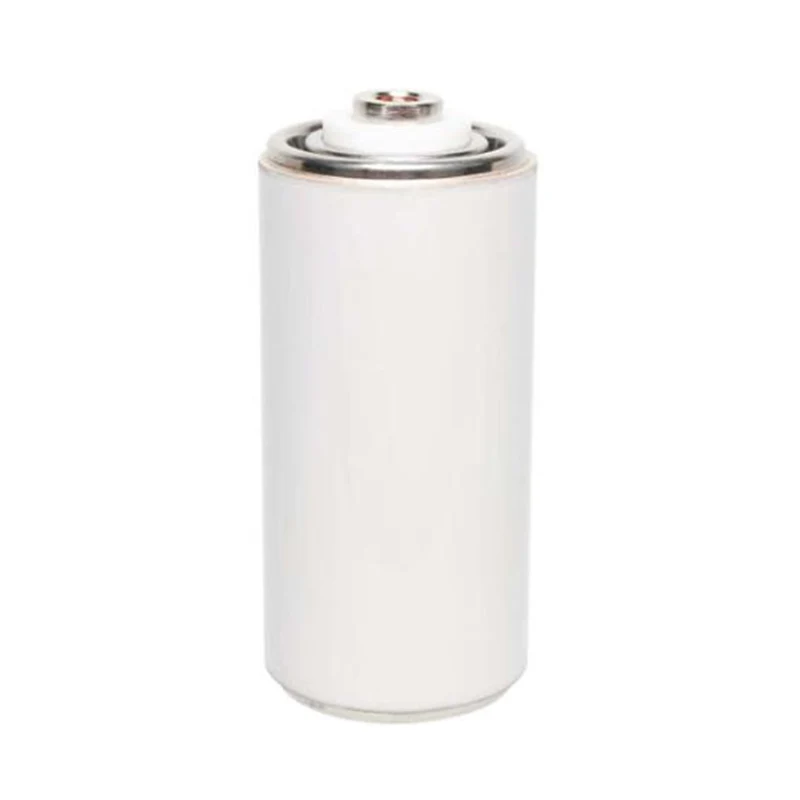

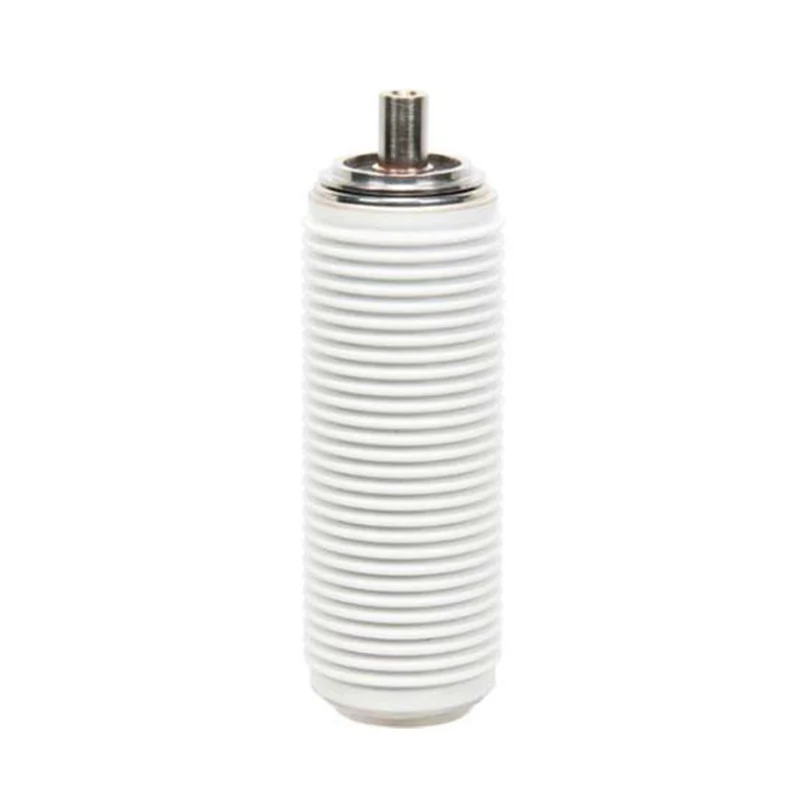

부하 차단 스위치용 24KV 진공 차단기

Model: TF413J, TF413V

Sunway Hanguang의 부하 차단 스위치용 24kV 진공 차단기는 중전압 부하 차단 스위치용으로 특별히 설계된 핵심 아크 소화 장치입니다. 50/60Hz AC 시스템과 호환되고 1.33×10⁻³Pa 이하의 진공 수준을 특징으로 하며 아크 없는 스위칭 및 재점화 제로를 달성하여 기존 제품의 단점을 극복합니다. 전기 분야에서 50년 이상의 경험을 보유한 전문 제조업체로서 이 회사는 고급 장비와 핵심 특허를 활용하여 이 제품이 수많은 권위 있는 테스트를 통과하도록 보장합니다. 전 세계적으로 120,000개 이상의 장치가 설치된 이 제품은 국내외 유명 기업으로부터 인정을 받아 중압 배전 분야에서 선호되는 솔루션이 되었습니다.

문의 보내기

제품 설명

부하 개폐 스위치용 24kV 진공 차단기는 Sunway Hanguang이 맞춤 설계한 핵심 아크 소화 부품으로 Sunway Hanguang의 50년 전통 기술 전문 지식을 구현합니다. 50/60Hz AC 시스템과 호환되며 1.33×10⁻³Pa 이하의 진공 수준을 엄격하게 제어하여 아크 없는 스위칭 및 재점화 제로를 달성하고 SF₆ 제품 오염 문제와 공기 절연 제품의 번거로운 유지 관리 문제를 완전히 해결합니다.

숙련된 전기 제품 공급업체인 Sunway Hanguang은 자동화된 생산 라인과 20개 이상의 핵심 특허를 활용하여 부하 차단 스위치용 24kV 진공 차단기가 IEC, GB 및 기타 표준을 충족하고 포괄적인 국제 및 국내 테스트를 통과하여 중국 제조의 강점을 보여줍니다. 전 세계적으로 120,000개 이상의 장치가 설치되어 50개 이상의 국가 및 지역에 서비스를 제공하고 있으며 State Grid 및 Siemens와 같은 회사로부터 인정을 받았습니다.

제품 매개변수

전기 등급(3상) 대칭 기반
모델 번호.	VITF24/630-16	VITF 24/630-16V
정격주파수	50/60Hz	50/60Hz
정격전압	24kV, R.M.S	24kV, R.M.S
정격 단시간 상용주파 내전압(1분)	60kV, R.M.S	65kV, R.M.S
정격 번개 전류 내전압	125kV, 피크	125kV, 피크
정격전류	630A	630A
최소 폐쇄력에서 최대 접촉 저항	≤35마이크로옴	≤35마이크로옴
정격 단시간 내전류	20kA, R.M.S	20kA, R.M.S
정격 단락 기간	4초	4초
정격 피크 내전류	50kA, R.M.S	50kA, R.M.S
정격단락투입전류	50kA, R.M.S	50kA, R.M.S
정격 유효 부하 차단 전류	630A	630A
정격 폐쇄 루프 차단 전류	630A	630A
무부하 변압기의 정격 용량	1250kVA	1250kVA
정격 케이블 충전 차단 전류	10A	10A
단일 커패시터 뱅크의 정격 차단 전류	400A	400A
연속 커패시터 뱅크의 정격 차단 전류	400A	400A
기계적 데이터
인터럽터 무게(근사치)	1.25kg	2.18kg
가동 부품의 무게	0.68kg	0.72kg
벨로즈와 대기로 인한 폐쇄력	70±30N	70±30N
전체 스트로크에서 접점을 열린 상태로 유지하는 데 필요한 힘	145±50N	130±50N
기계적 요구사항(참조 VCB)
열린 접점 사이의 공간	12±1mm	12±1mm
평균 열림 속도(접촉 간격의 처음 75% 평균)	1.2±0.2m/s	1.2±0.2m/s
평균 닫힘 속도(접촉 간격의 마지막 30% 평균)	0.7±0.2m/s	0.6±0.2m/s
정격 추가 외부 접점 최종 힘	1000±100N	1000±100N
접촉 터치 포인트에 외부 접촉력 추가	750±80N	750±80N
종료 작업 시 연락처 수신 거부 기간	2ms 이하	2ms 이하
3상 접점의 비동시 폐쇄 및 개방	2ms 이하	2ms 이하
개봉 중 최대 리바운드	2ms 이하	2ms 이하
수명(예상)
보관 수명	20년	20년
기계적 내구성	10000작업	10000작업
접점 침식 제한	3mm	3mm
IEC 62271-200 및 JB 8738-2008에 따른 자동 재폐쇄 의무에 대한 클래스 E2의 전기 내구성 요구 사항을 충족하거나 초과합니다.
요청 시 제공되는 정격 특성

제품 특징 및 장점

부하 차단 스위치용 24kV 진공 차단기는 고주파수 작동 및 안정적인 스위칭 요구 사항에 최적화되어 뛰어난 전체 성능을 제공합니다. 핵심 장점은 다음과 같습니다.

1. 우수한 스위칭 및 보호 성능

전류 차단 값이 3A 미만인 고순도 Cu-Cr 합금 접점을 활용하여 스위칭 과전압을 억제하고 작은 전류 차단 안정성이 업계 평균을 훨씬 뛰어넘어 후속 장비의 안전을 보장합니다.

2. 높은 밀봉 성능과 긴 수명

수입된 스테인레스 스틸 벨로우즈를 장착하여 연간 누출율은 <0.5%이고 피로 수명은 8000사이클을 초과하므로 빈번한 유지 관리가 필요 없으며 운영 및 유지 관리 비용이 절감됩니다.

3. 우수한 환경 적응성

세라믹 쉘과 금속 플랜지는 일체형으로 성형되어 넓은 온도 범위, 높은 고도 및 복잡한 작업 조건에 대한 탁월한 절연성과 저항성을 제공하므로 다양한 극한 전력 분배 시나리오에 적합합니다.

4. 엄격한 품질 관리와 편리한 유지 관리.

Sunway Hanguang의 현대식 공장은 엄격한 품질 관리를 시행하고 있으며, 각 제품은 10가지 테스트를 거쳐 추적성을 지원하고 <0.03%의 실패율을 자랑합니다. 주류 플랫폼과 호환되고 도구 없이 교체할 수 있으며 글로벌 네트워크를 통해 7x24시간 서비스를 제공합니다.

제품 적용 시나리오

부하 차단 스위치용 24kV 진공 차단기는 도시 링 네트워크 캐비닛, 산업용 배전실, 데이터 센터, 광전지/풍력 변전소 및 기타 시나리오에서 널리 사용됩니다. 극한의 작동 조건을 견디고, 부하 전환 및 케이블 절연 요구 사항을 충족하고, 탄소 중립 추세에 부합하며, 가스 오염 위험이 없습니다.
